Установка Optibay в MacBook Non Unibody 2007

MacBook Non Unibody 2007

Model No: A1278


Данная модель оснажена двухядерным процессором, размещенным в одной плате, современной подсветкой, а так же активный 802.11n по умолчанию без микропрограммного обновления, в отличие от предыдущих моделей.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция

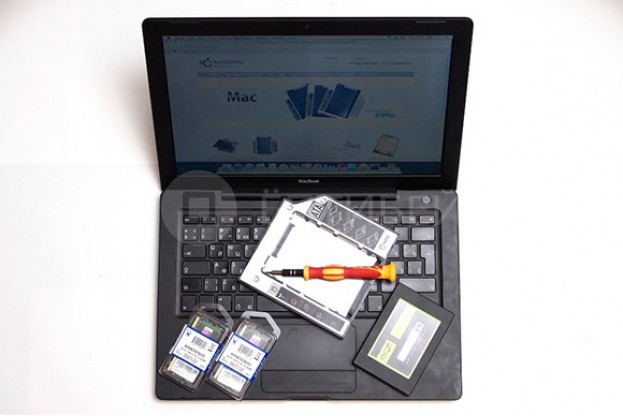

1 - Шаг 1
1

Шаг 1

Вначале убедитесь, что компьютер полностью выключен.
2 - Шаг 2
2

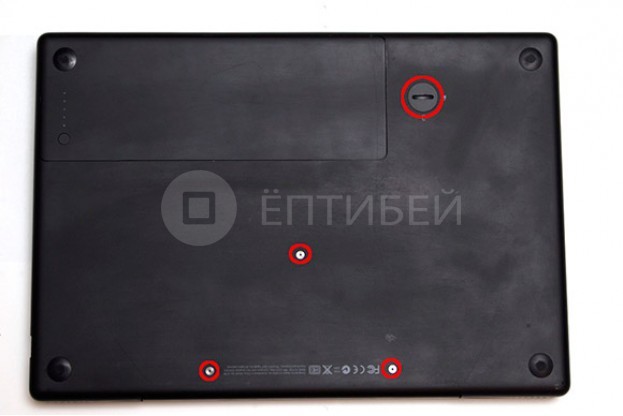

Шаг 2

Поворачиваем фиксатор батареи монеткой и откручиваем 3 винта.
3 - Шаг 3
3

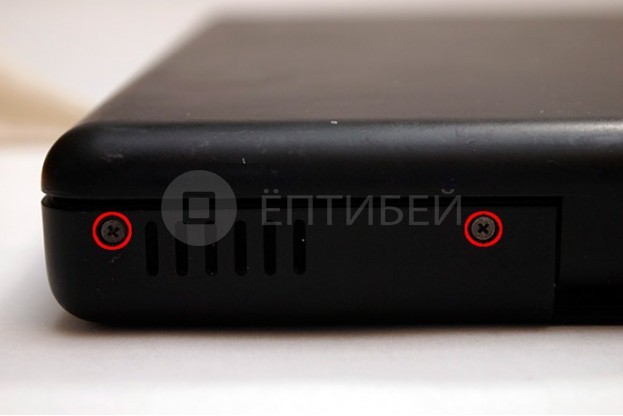

Шаг 3

Откручиваем 4 винта с заднего торца справа.

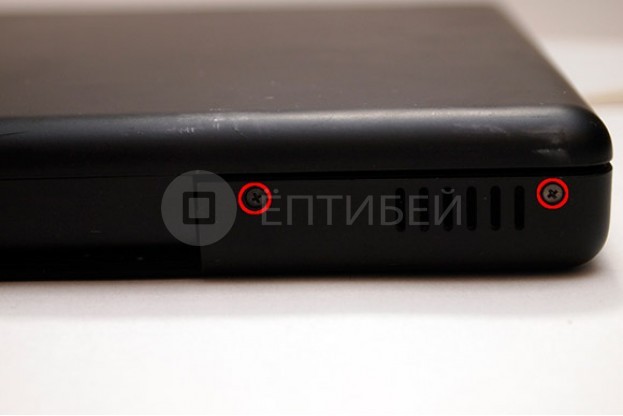

4 - Шаг 4
4

Шаг 4

И слева.

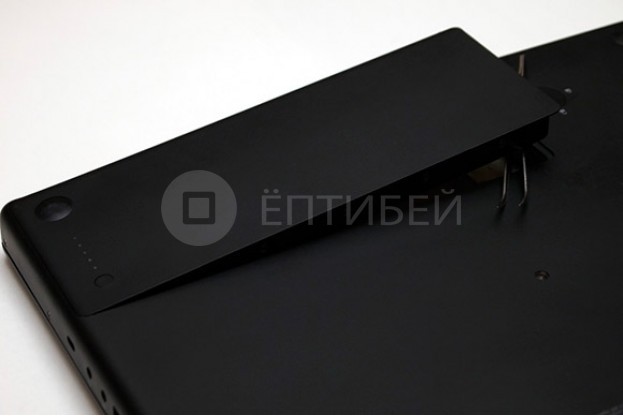

5 - Шаг 5
5

Шаг 5

Вынимаем батарею.

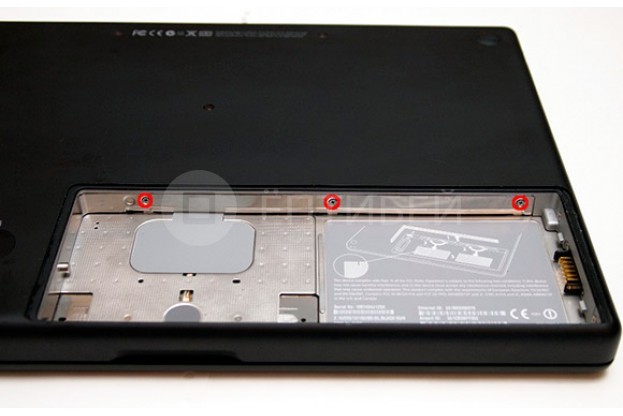

6 - Шаг 6
6

Шаг 6

Откручиваем 3 винта крышки оперативной памяти.

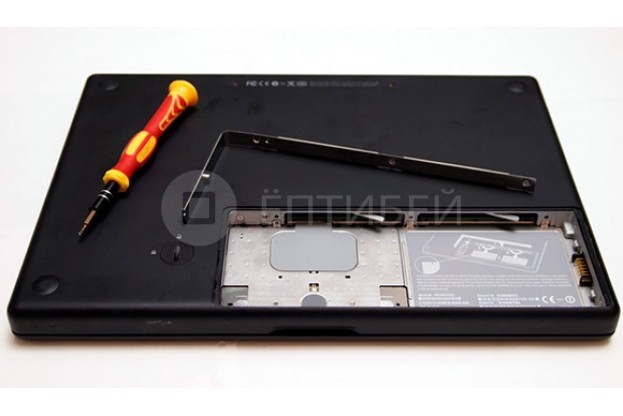

7 - Шаг 7
7

Шаг 7

Вынимаем крышку.
8 - Шаг 8
8

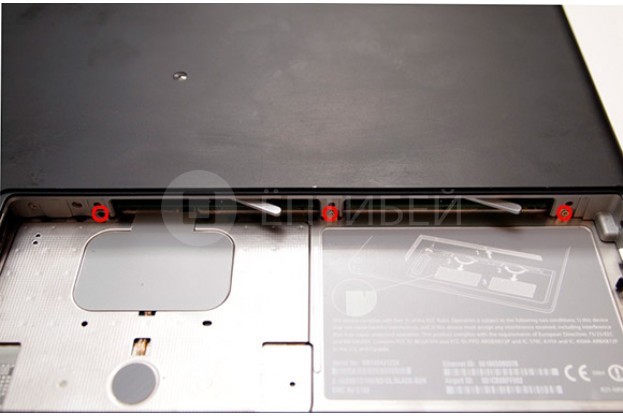

Шаг 8

Откручиваем 3 винта которые показаны на картинке.
9 - Шаг 9
9

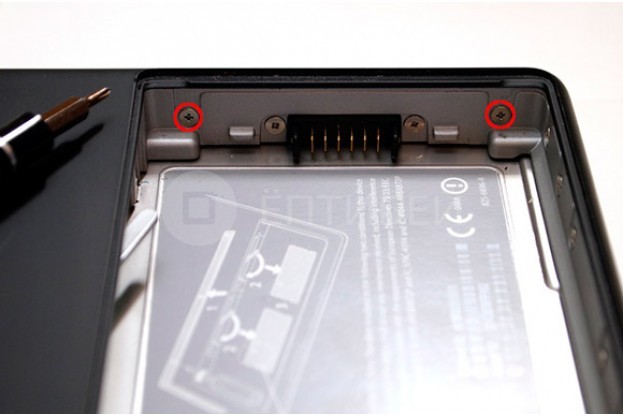

Шаг 9

Откручиваем далее.
10 - Шаг 10
10

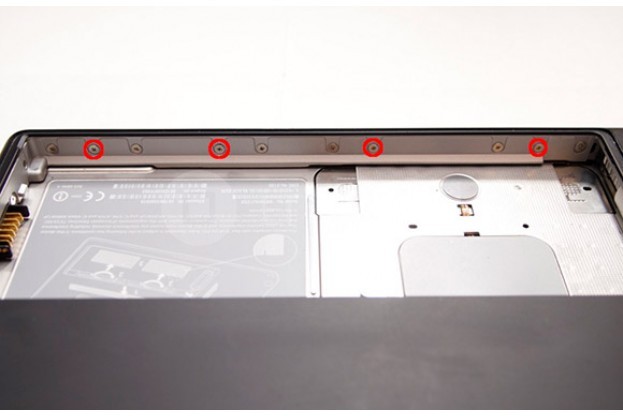

Шаг 10

И здесь, те , которые обведены.
11 - Шаг 11
11

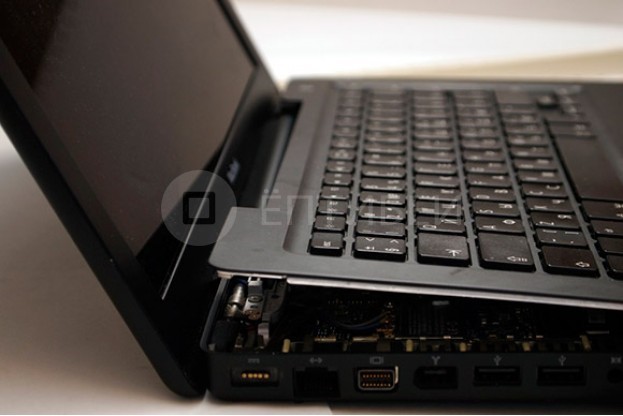

Шаг 11

Аккуратно приподнимаем блок клавиатуры вначале слева, потом справа.
12 - Шаг 12
12

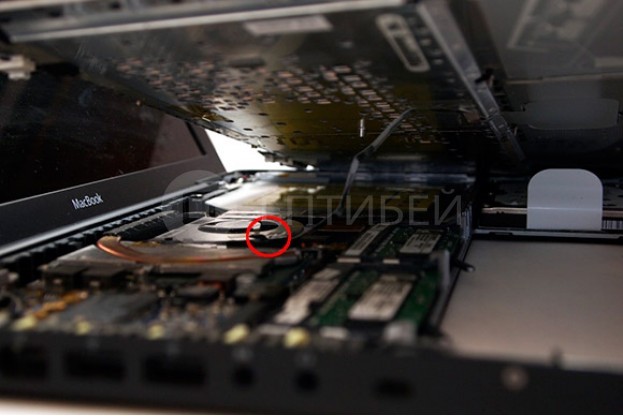

Шаг 12

Клавиатура соединена шлейфом с материнской платой. Отключаем его.

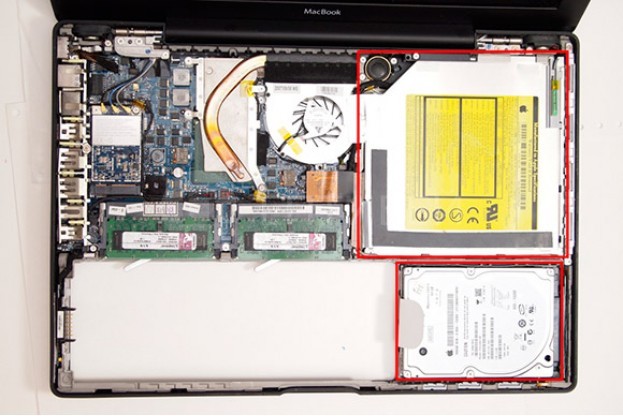

13 - Шаг 13
13

Шаг 13

Открывается вид на dvd привод и штатный жесткий диск.

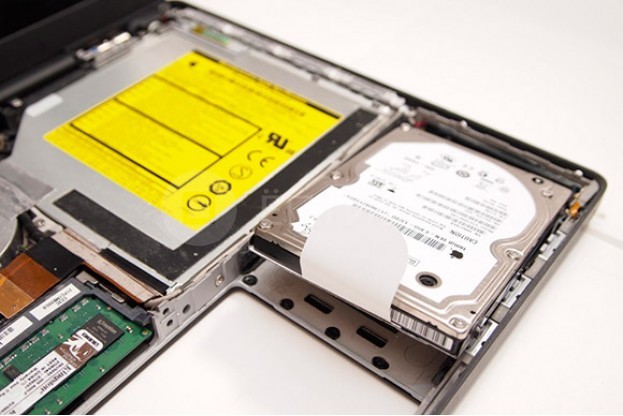

14 - Шаг 14
14

Шаг 14

Вынимаем жесткий диск, он просто сидит в амортизирующих резинках и никак не прикручен.
15 - Шаг 15
15

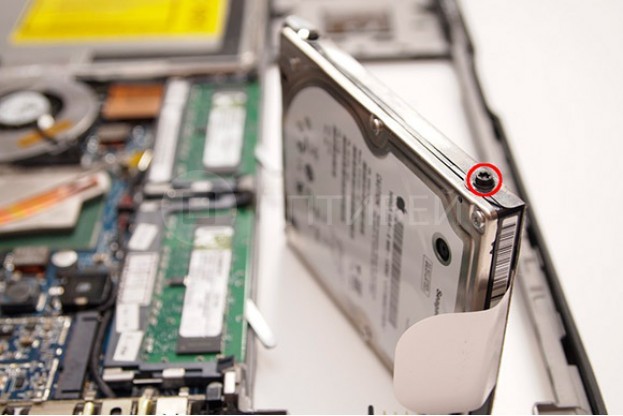

Шаг 15

Оставшийся оптический привод необходимо установить в USB Box, который позволит использовать привод, подключая его к USB порту.
16 - Шаг 16
16

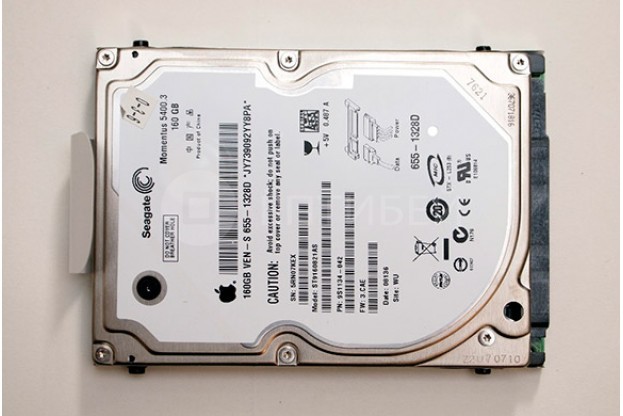

Шаг 16

Выкручиваем 4 посадочных винта с диска шестигранной насадкой. Снимаем экранирующий чехол.
17 - Шаг 17
17

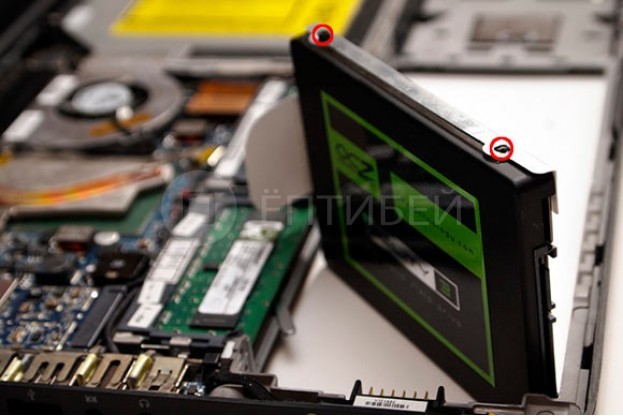

Шаг 17

Устанавливаем экран на новый SSD с помощью тех же винтов.

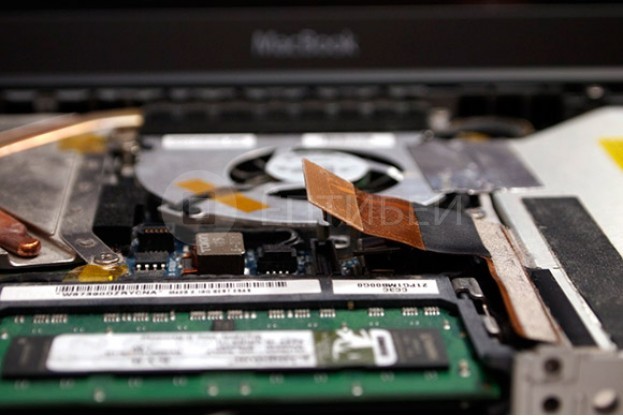

18 - Шаг 18
18

Шаг 18

Отключаем от материнской платы шлейф DVD привода (коричневый на картинке).
19 - Шаг 19
19

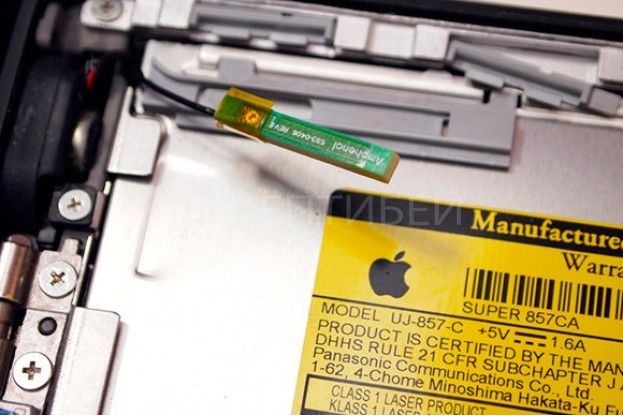

Шаг 19

Извлекаем модуль Bluetooth из кронштейна, закрепленного на приводе.
20 - Шаг 20
20

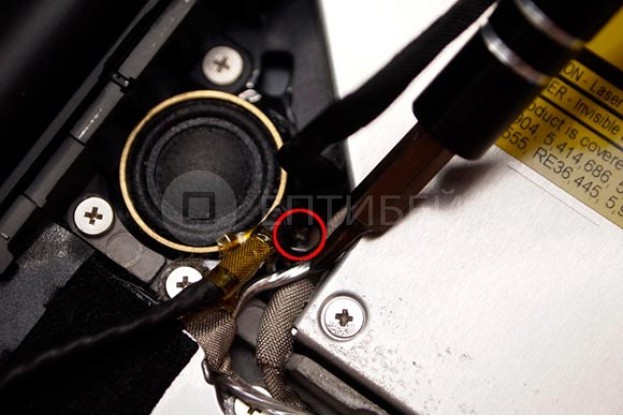

Шаг 20

Откручиваем винт, крепящий привод к корпусу, «спрятавшийся» за проводами рядом с динамиком.
21 - Шаг 21
21

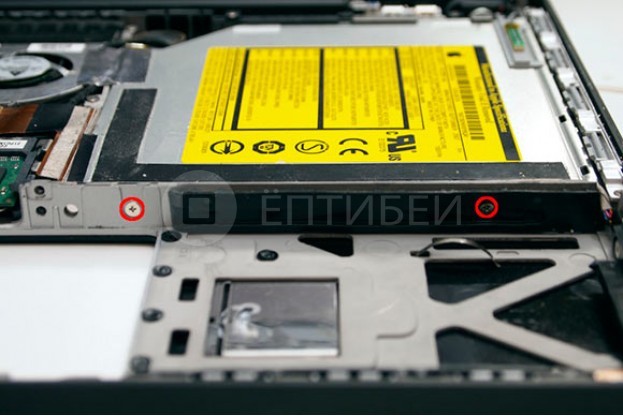

Шаг 21

Откручиваем два винта со стороны жесткого диска, фиксирующие оптический привод в корпусе ноутбука.
22 - Шаг 22
22

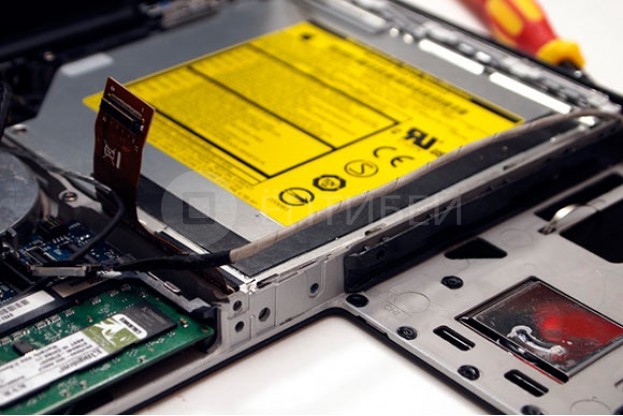

Шаг 22

Отключаем и освобождаем из металической пластины серый длинный кабель идущий к жесткому диску.
23 - Шаг 23
23

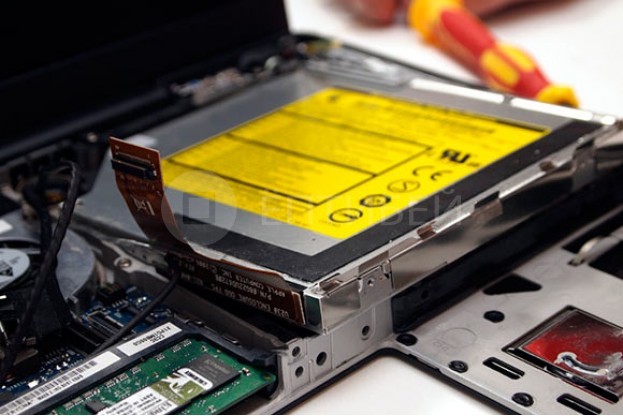

Шаг 23

Теперь можно вытащить оптический привод из ноутбука.
24 - Шаг 24
24

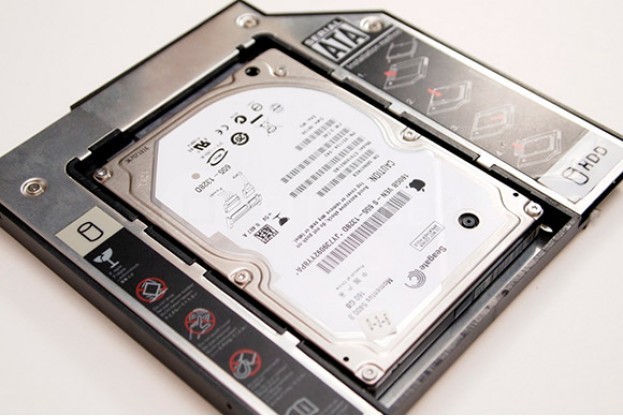

Шаг 24

Помещаем жесткий диск в Optibay, фиксируем его снизу двумя винтами.
25 - Шаг 25
25

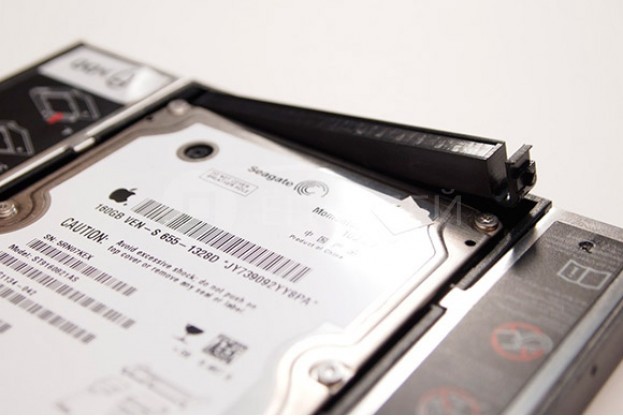

Шаг 25

Защелкиваем фиксирующую пластину сзади жесткого диска.
26 - Шаг 26
26

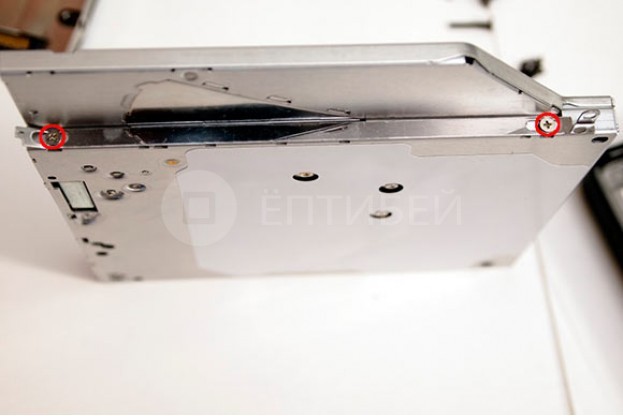

Шаг 26

Откручиваем прижимную пластину с оптического привода, открутив два винта, и устанавливаем ее на Optibay.
27 - Шаг 27
27

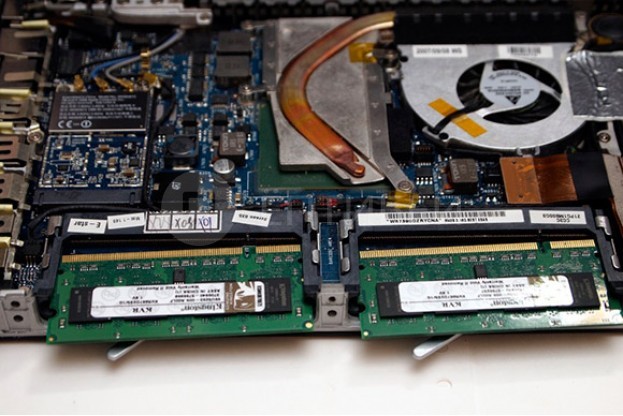

Шаг 27

Для замены памяти необходимо отвести рычажки под модулями влево, после чего вытащить старую память.
28 - Шаг 28
28

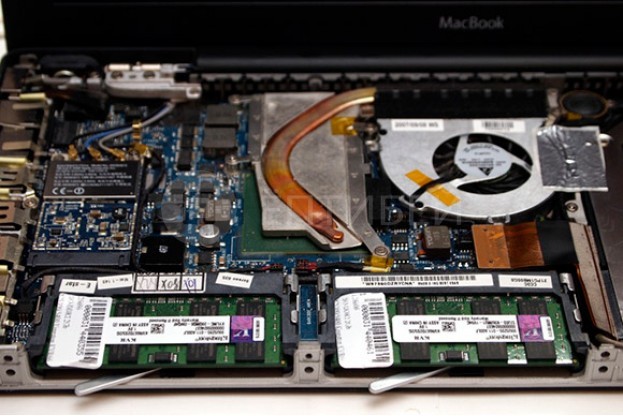

Шаг 28

Устанавливаем новые модули в слоты и защелкиваем, надавив на них в направлении экрана.
29 - Шаг 29
29

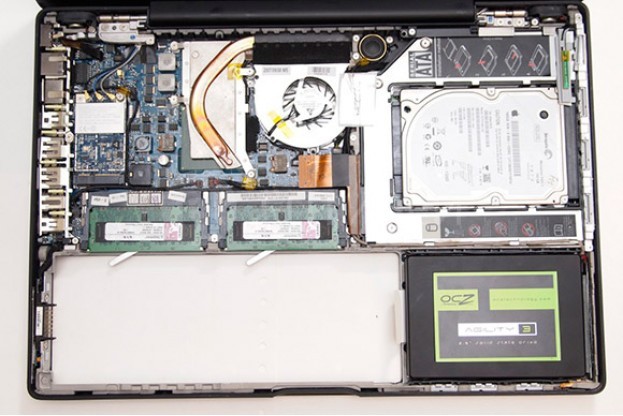

Шаг 29

Так выглядят внутренности после установки SSD и Optibay с жестким диском. Сборку необходимо провести в обратном порядке.
