Замена клавиатуры в MacBook Air 13'' Mid 2011

MacBook Air 13" Mid 2011

Model No: A1369 (EMC 2469)

Третье поколение MacBook Air, новый процессор Intel Core i5 Mobile ("Sandy Bridge") на 30% мощнее предыдущих, а комплектация жестким диском SSD сделала его идеальной машиной для работы в пути. Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - подготовка к разборке
1

Шаг 1 - подготовка к разборке

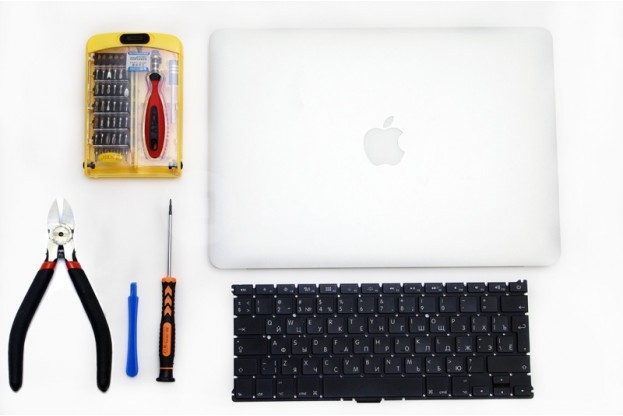

Для замены клавиатуры в MacBook Air нам понадобится набор отверток с насадками крест и торкс, одинарная отвертка Pentalobe 1.2, диэлектрическая лопатка и малые бокорезы.

Мы настоятельно рекомендуем при разборке использовать антистатические коврик и перчатки.
2 - Шаг 2 - откручивание нижней крышки
2

Шаг 2 - откручивание нижней крышки

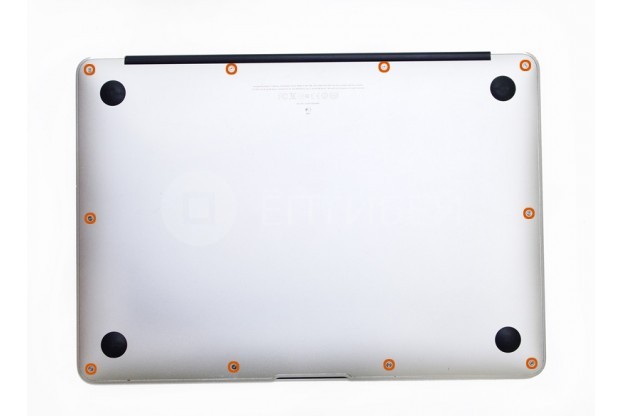

Откручиваем 10 винтов крепления нижней крышки, восемь винтов по 2.5 миллиметра, и два средних верхних по 8 миллиметров.

Для их откручивания понадобится отвертка Pentalobe 1.2.
3 - Шаг 3 - снятие нижней крышки
3

Шаг 3 - снятие нижней крышки

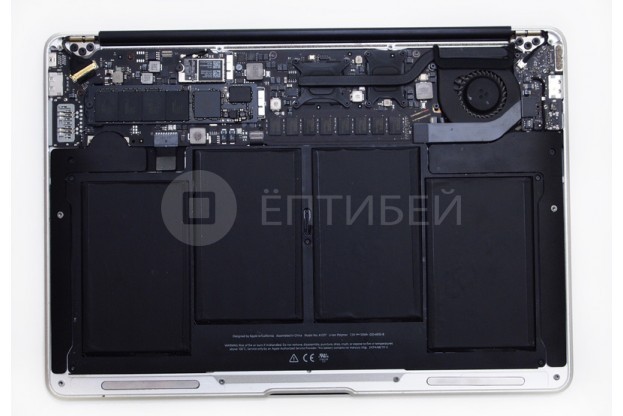

Снимаем нижнюю крышку.

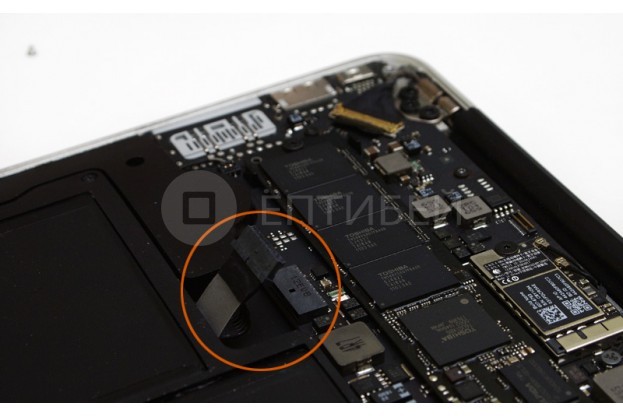

4 - Шаг 4 - отключение батареи
4

Шаг 4 - отключение батареи

Диэлектрической лопаткой поддеваем разъём батареи и отключаем его от системной платы. Отогните шлейф вверх, чтобы он во время работы не коснулся разъёма на системной плате.

Мы не рекомендуем производить разборку ноутбука с подключенной батареей!

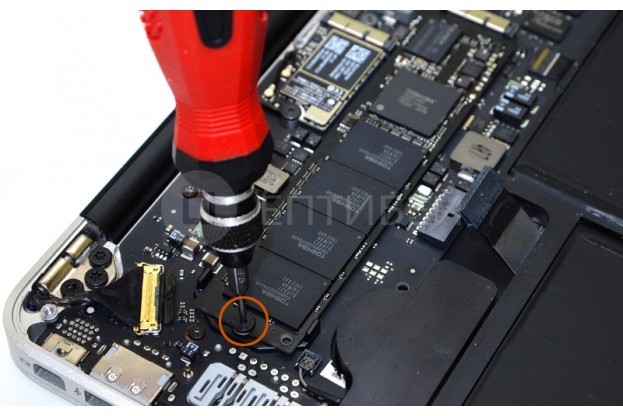

5 - Шаг 5 - подготовка к снятию SSD накопителя
5

Шаг 5 - подготовка к снятию SSD накопителя

Откручиваем винт крепления SSD накопителя к системной плате. Для этого используем отвертку с насадкой Torx T5.
6 - Шаг 6 - извлечение SSD накопителя из разъёма на системной плате
6

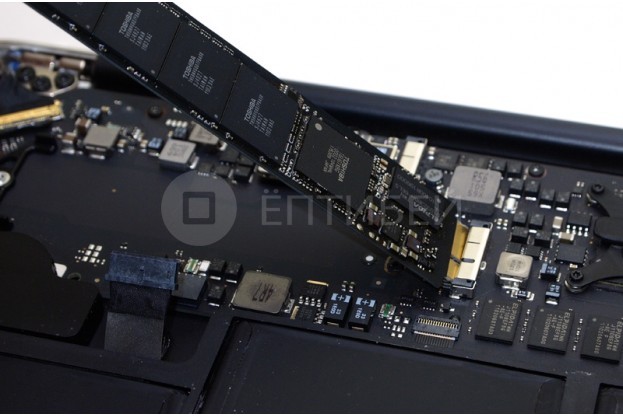

Шаг 6 - извлечение SSD накопителя из разъёма на системной плате

Извлекаем SSD накопитель из разъёма на системной плате.

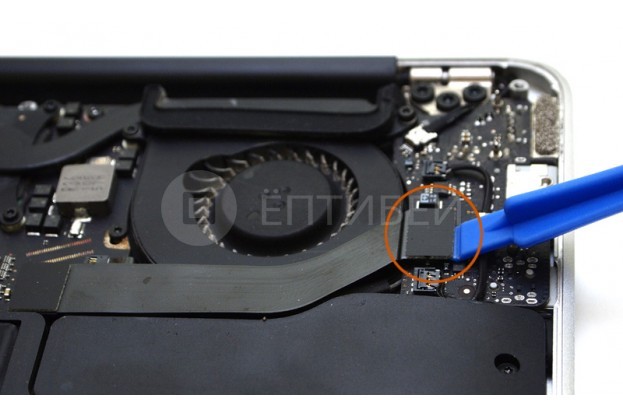

7 - Шаг 7 - отключение шлейфа ввода-вывода от интерфейсной платы
7

Шаг 7 - отключение шлейфа ввода-вывода от интерфейсной платы

Диэлектрической лопаткой аккуратно отключаем разъём шлейфа ввода-вывода от интерфейсной платы.

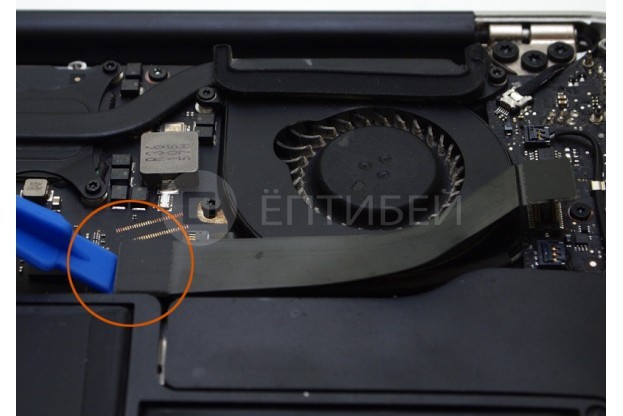

8 - Шаг 8 - Отключение шлейфа ввода-вывода от системной платы
8

Шаг 8 - Отключение шлейфа ввода-вывода от системной платы

Диэлектрической лопаткой аккуратно отключаем разъём шлейфа ввода-вывода от интерфейсной платы.

Снимаем шлейф, аккуратно отклеив его от корпуса вентилятора охлаждения.

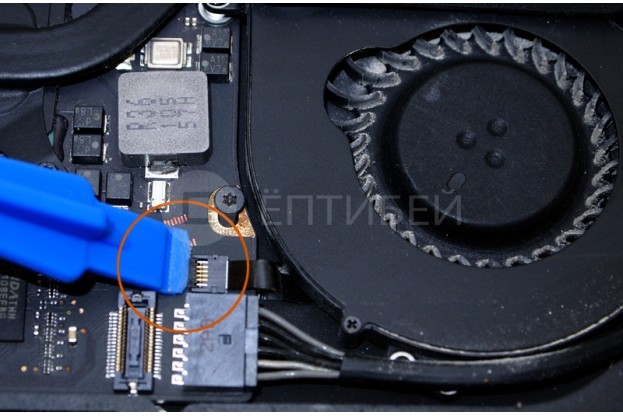

9 - Шаг 9 - отключение вентилятора охлаждения
9

Шаг 9 - отключение вентилятора охлаждения

Отключаем шлейф вентилятора охлаждения от системной платы, Для этого спуджером поддеваем скобу коннектора и вытаскиваем шлейф из разъёма.
10 - Шаг 10 - снятие вентилятора охлаждения
10

Шаг 10 - снятие вентилятора охлаждения

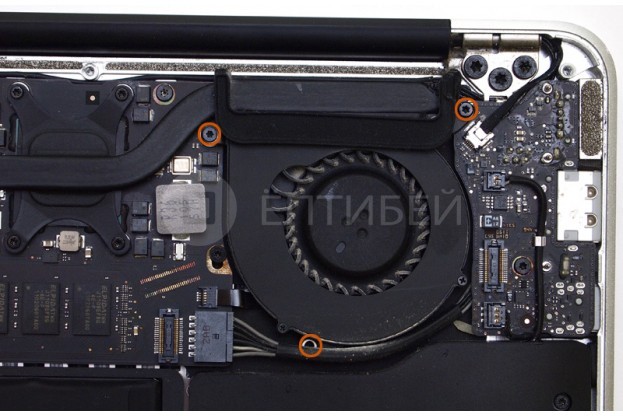

Откручиваем три винта крепления вентилятора охлаждения. Для этого используем отвертку с насадкой Torx T5.

Извлекаем вентилятор из корпуса ноутбука.
11 - Шаг 11 - отключение кабеля питания интерфейсной платы
11

Шаг 11 - отключение кабеля питания интерфейсной платы

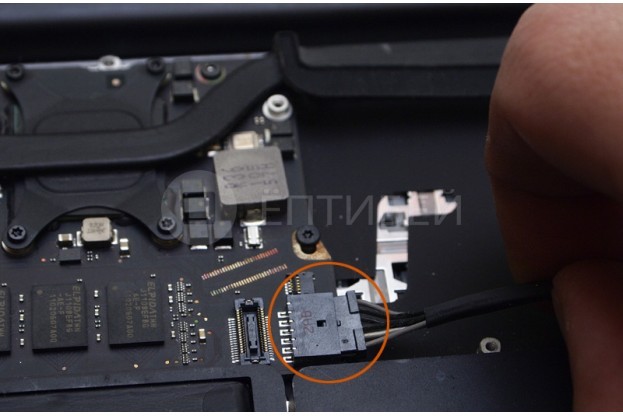

Отключаем кабель питания интерфейсной платы от системной платы.

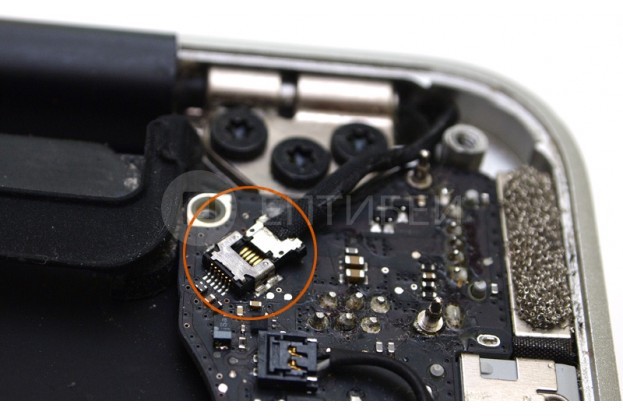

12 - Шаг 12 - Отключение камеры
12

Шаг 12 - Отключение камеры

Отключаем шлейф камеры от интерфейсной платы. Для отключения кабеля удобно использовать диэлектрическую лопатку.
13 - Шаг 13 - отключение левого динамика
13

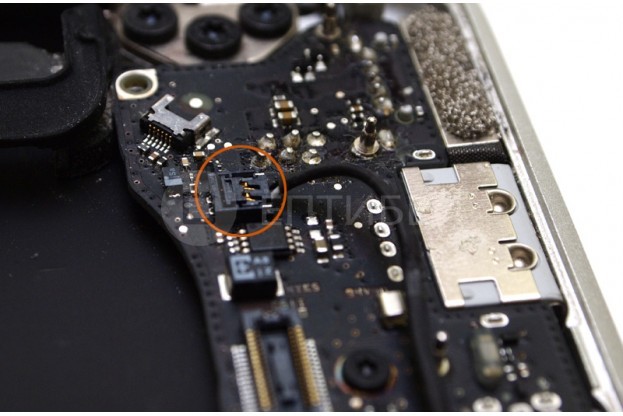

Шаг 13 - отключение левого динамика

Диэлектрической лопаткой аккуратно отключаем кабель левого динамика от интерфейсной платы.

Извлекаем кабель левого динамика из зажима на интерфейсной плате.
14 - Шаг 14 - отключение микрофона
14

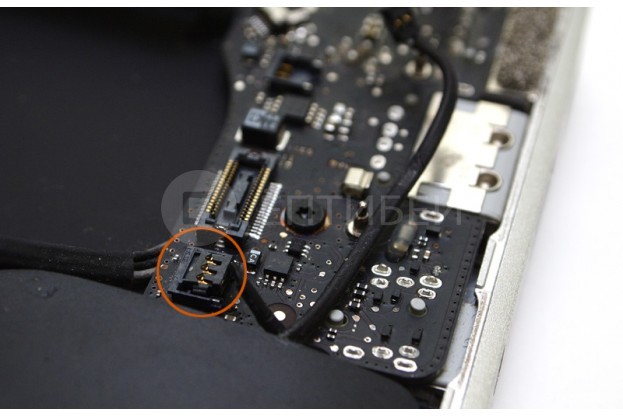

Шаг 14 - отключение микрофона

Диэлектрической лопаткой аккуратно отключаем кабель микрофона от интерфейсной платы.

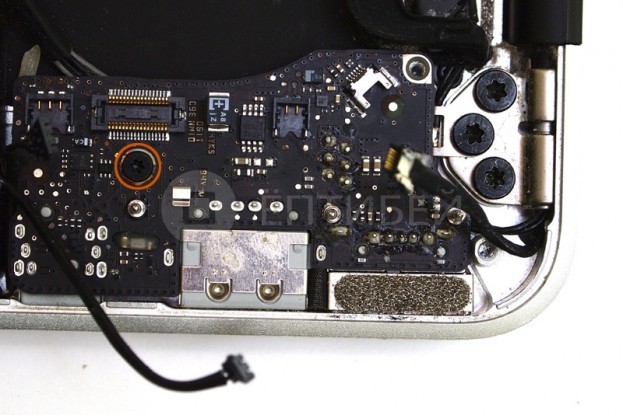

15 - Шаг 15 - снятие интерфейсной платы
15

Шаг 15 - снятие интерфейсной платы

Откручиваем винт крепления (Торкс 5) интерфейсной платы к корпусу.

Извлекаем интерфейсную плату из корпуса.
16 - Шаг 16 - батарея
16

Шаг 16 - батарея

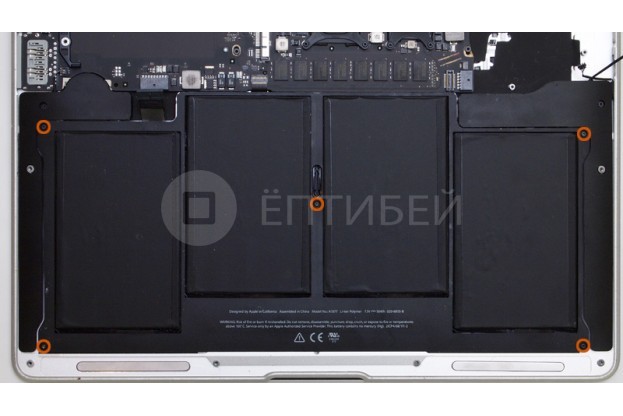

Перед снятием батареи откручиваем пять винтов (Торкс 5).

Извлекаем батарею из корпуса ноутбука.

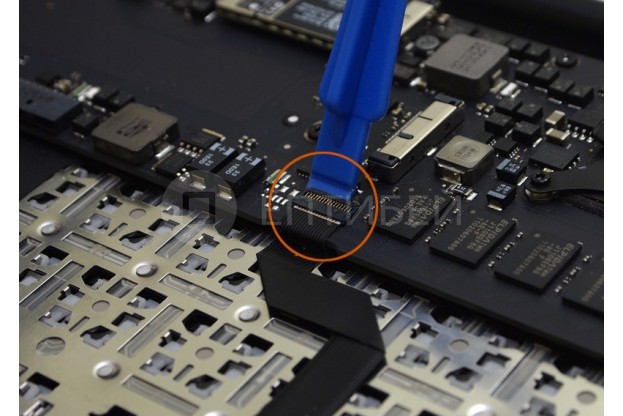

17 - Шаг 17 - трэкпед
17

Шаг 17 - трэкпед

Диэлектрической лопаткой открываем замок разъёма для подключения шлейфа трэкпеда к системной плате.

Вытаскиваем шлейф из разъёма.
18 - Шаг 18 - правый динамик
18

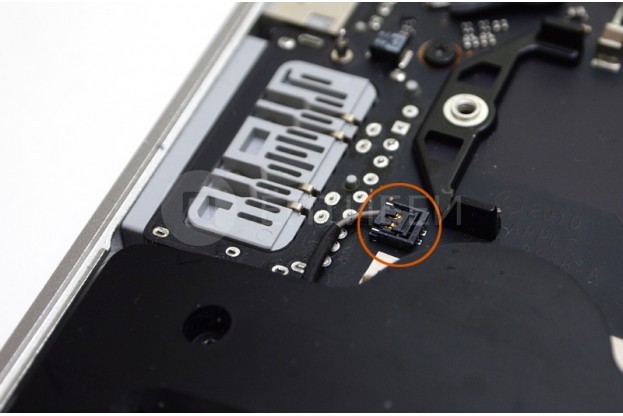

Шаг 18 - правый динамик

Диэлектрической лопаткой отключаем кабель правого динамика из разъёма на системной плате.
19 - Шаг 19 - кабель матрицы
19

Шаг 19 - кабель матрицы

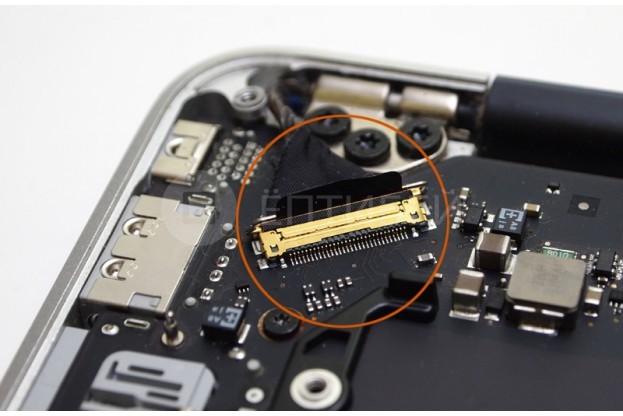

Диэлектрической лопаткой аккуратно поднимаем скобу крепления разъёма для кабеля матрицы.

Когда скоба поднята, вытаскиваем кабель из разъёма на системной плате.

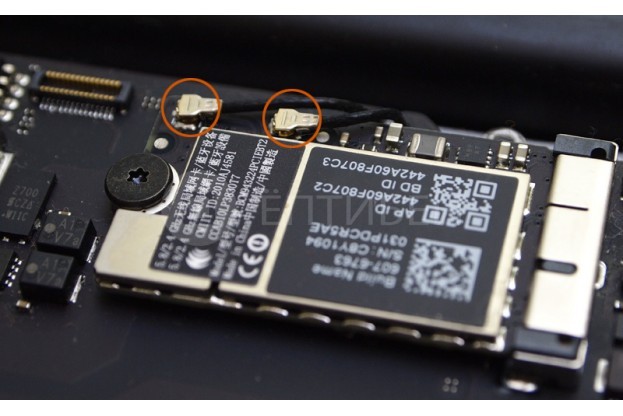

20 - Шаг 20 - антенна Wi-Fi
20

Шаг 20 - антенна Wi-Fi

Отключаем два кабеля антенны от модуля Wi-Fi.

Выводим провода атены из слота на системной плате.

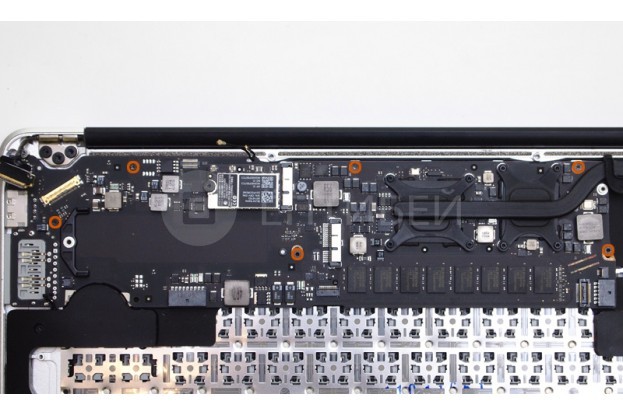

21 - Шаг 21 - системная плата
21

Шаг 21 - системная плата

Откручиваем шесть винтов (Торкс 5) крепления системной платы к корпусу ноутбука.

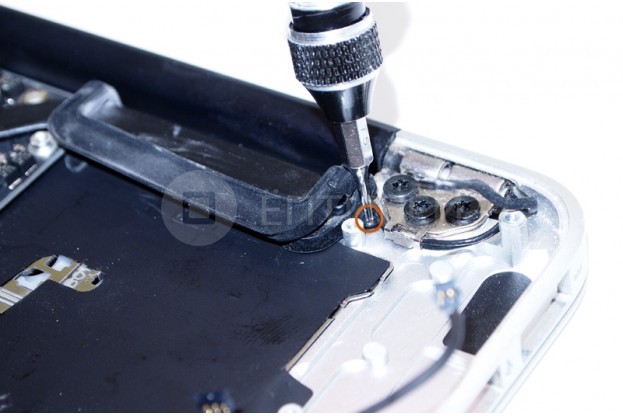

22 - Шаг 22 - системная плата
22

Шаг 22 - системная плата

Откручиваем последний винт (Торкс 5) крепления системной платы к корпусу ноутбука.

Извлекаем системную плату из корпуса ноутбука.
23 - Шаг 23 - правый динамик
23

Шаг 23 - правый динамик

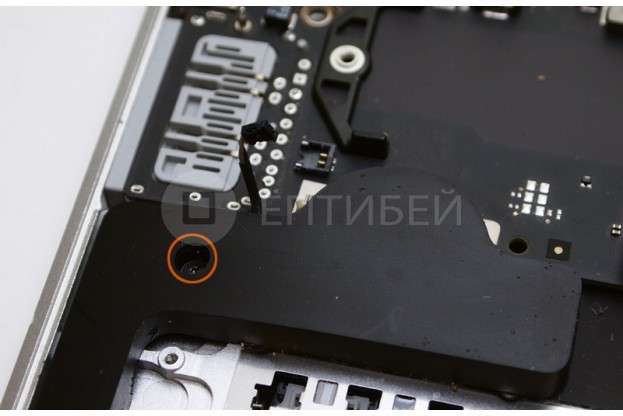

Откручиваем винт (Торкс 5) крепления правого динамика к корпусу ноутбука.

Отклеиваем динамик от корпуса ноутбука и извлекаем его.
24 - Шаг 24 - шлейф трэкпеда
24

Шаг 24 - шлейф трэкпеда

Диэлектрической лопаткой аккуратно отключаем шлейф подключения интерефейсной платы к системной плате.

Извлекаем шлейф из корпуса ноутбука.

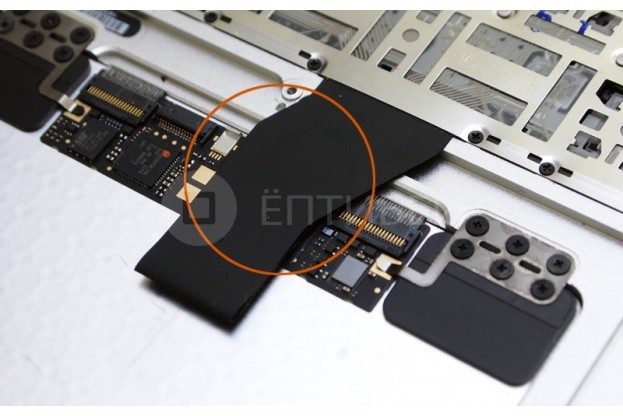

25 - Шаг 25 - клавиатура
25

Шаг 25 - клавиатура

Диэлектрической лопаткой отключаем шлейф клавиатуры из разъёма на интерфейсной плате трэкпеда.

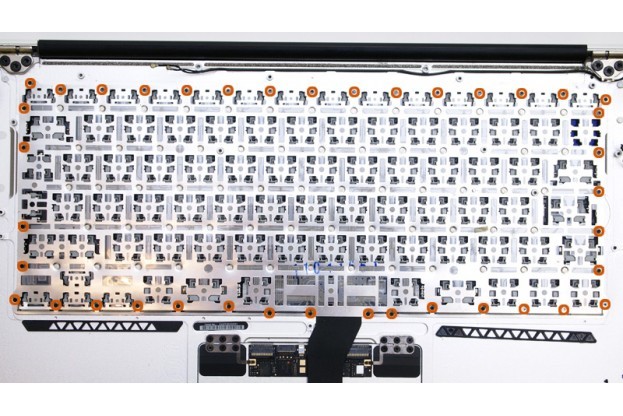

26 - Шаг 26 - клавиатура
26

Шаг 26 - клавиатура

Откручиваем 39 винтов (Philips 1.2) крепления клавиатуры к корпусу ноутбука.

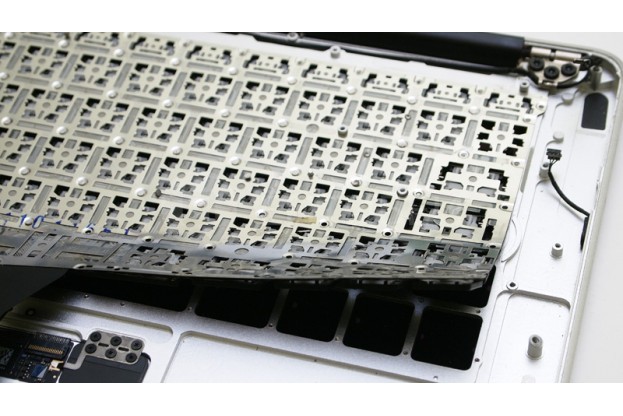

27 - Шаг 27 - клаиватура
27

Шаг 27 - клаиватура

Снимаем клавиатуру, ломая заклёпки крепления клавиатуры к корпусу. Клёпки ломаем усилием руки, потянув за один из краев клавиатуры вверх.

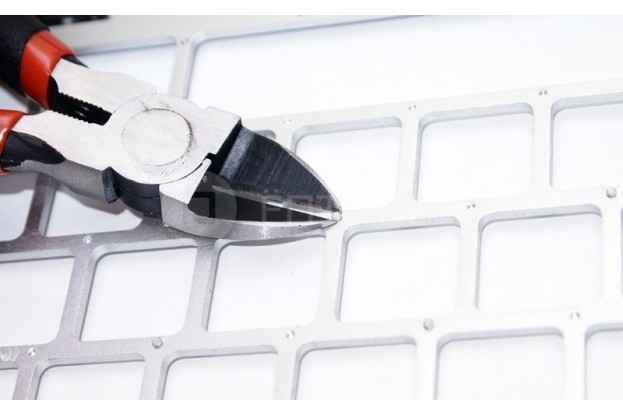

28 - Шаг 28 - заклёпки клавиатуры
28

Шаг 28 - заклёпки клавиатуры

Специальными кусачками удаляем остатки заклепок из корпуса ноутбука.

Берёмся за остаток клёпки и вытягиваем её вверх из корпуса.

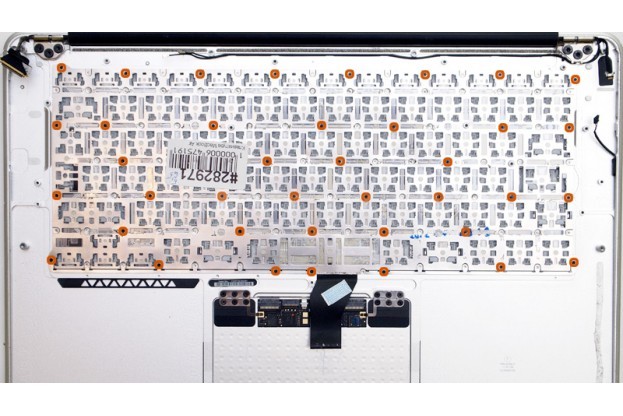

29 - Шаг 29 - новая клавиаутра
29

Шаг 29 - новая клавиаутра

Устанавливаем новую клавиатуру и прикручиваем её оставшимися 39-ю винтами, вкручивая их в порядке, примерно изображённом на фото.

Сборку ноутбука производим в обратном порядке.
