Замена SSD диска в MacBook Air 11" Mid 2011 / Mid 2012

MacBook Air 11" Mid 2012

Модель MacBook Air с диагональю 11.6" выпуска середины 2012 года обладает процессором i5 или i7 в зависимости от комплектации, имеет от 4 до 8Гб оперативной памяти с частотой 1600MHz, а так же встроенную видеокарту HD Graphocs 4000.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Снятие задней крышки
1

Шаг 1 - Снятие задней крышки

Снимите выделенных десять винтов, которые крепят нижнюю крышку к корпусу:

Винт 8 мм Pentalobe *1.2 - 2 шт.
Винт 2.5 мм Pentalobe *1.2- 8 шт.
2 - Шаг 2 - Снятие задней крышки
2

Шаг 2 - Снятие задней крышки

Пальцами приподнимите нижнюю крышку, поддев её в отвестии между дисплеем и корпусом. Снимите её и отложите в сторону.
3 - Шаг 3 - Отключение аккумулятора
3 - Шаг 3 - Отключение аккумулятора 3 - Шаг 3 - Отключение аккумулятора
3

Шаг 3 - Отключение аккумулятора

С помощью плоского конца спуджера необходимо отключить разъем аккумулятора от материнской платы, подняв поочередно обе стороны разъема. Будьте аккуратны, и снимайте именно сам разъем батареи, а не коннектор на материнской плате.

Отогните разъем батареи таким образом, чтобы он случайно не замкнулся с коннектором на материнской плате во время замены батареи.
4 - Шаг 4 - SSD диск
4

Шаг 4 - SSD диск

Выкручиваем один винт Torx T5 2.9мм, который крепит диск к материнской плате.
5 - Шаг 5 - SSD диск
5 - Шаг 5 - SSD диск 5 - Шаг 5 - SSD диск
5

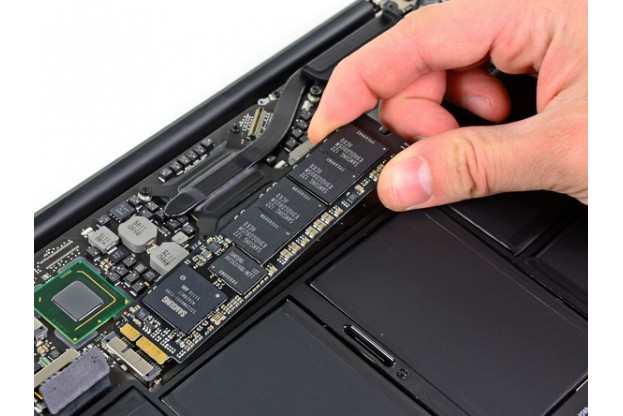

Шаг 5 - SSD диск

С помощью антистатического спуджера слегка приподнимаем SSD диск, чтобы ухватиться за него пальцами. С максимально низким углом относительно материнской платы медленным движением вытаскиваем SSD диск.
