Замена модуля экрана / дисплея на iPhone 5

Шаг 1 - Подготовка инструмента

Для замены экрана на iPhone 5, нам понадобятся следующие инструменты:

• Отвертка Pentalobe 0.8
• Металлическая лопатка
• Диэлектрическая лопатка
• Присоска
• Отвертка крестовая 1.5

При работе с электронными устройствами, мы советуем использовать диэлектрический коврик и антистатические перчатки.

Шаг 2 - Разборка

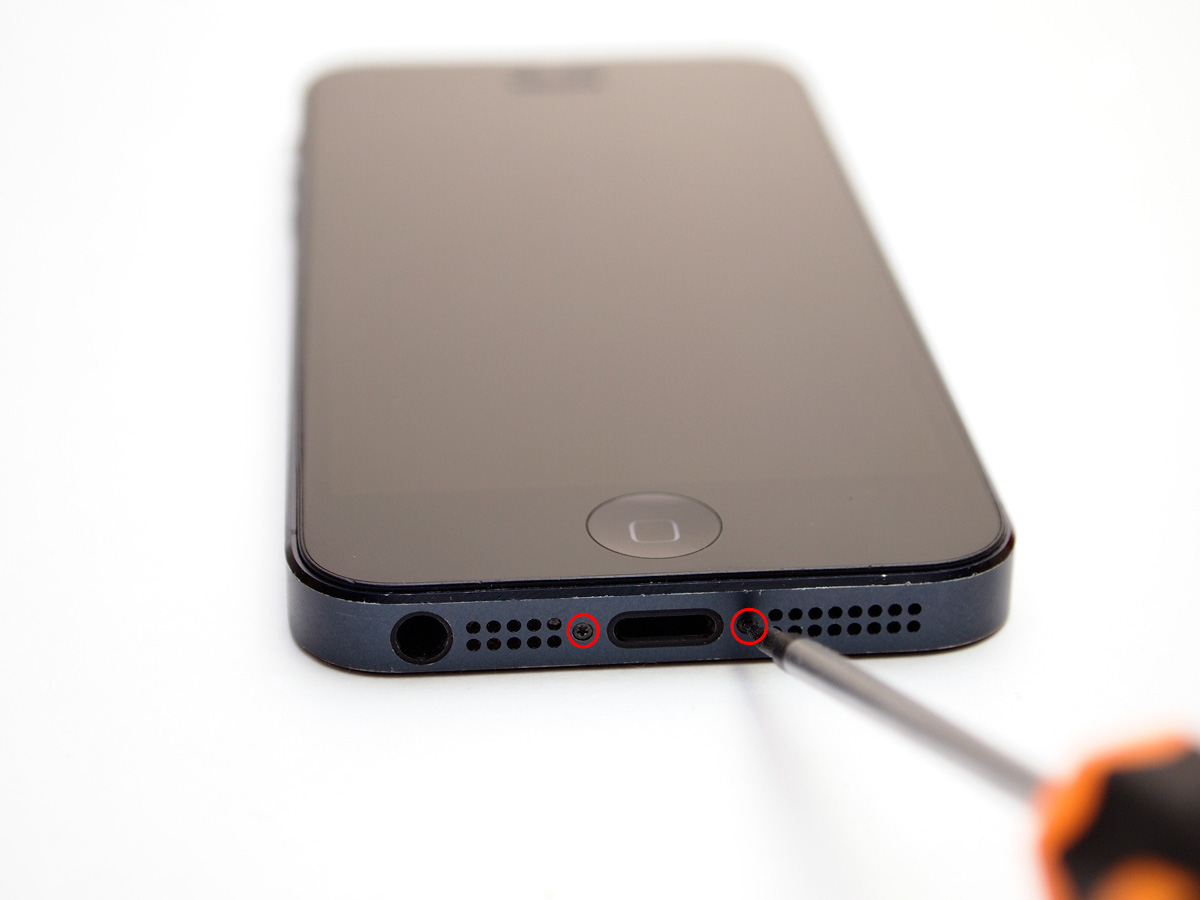

Отверткой Pentalobe 0.8 выкручиваем два винтика из нижней части аппарата.

Шаг 3 - Поднятие экрана

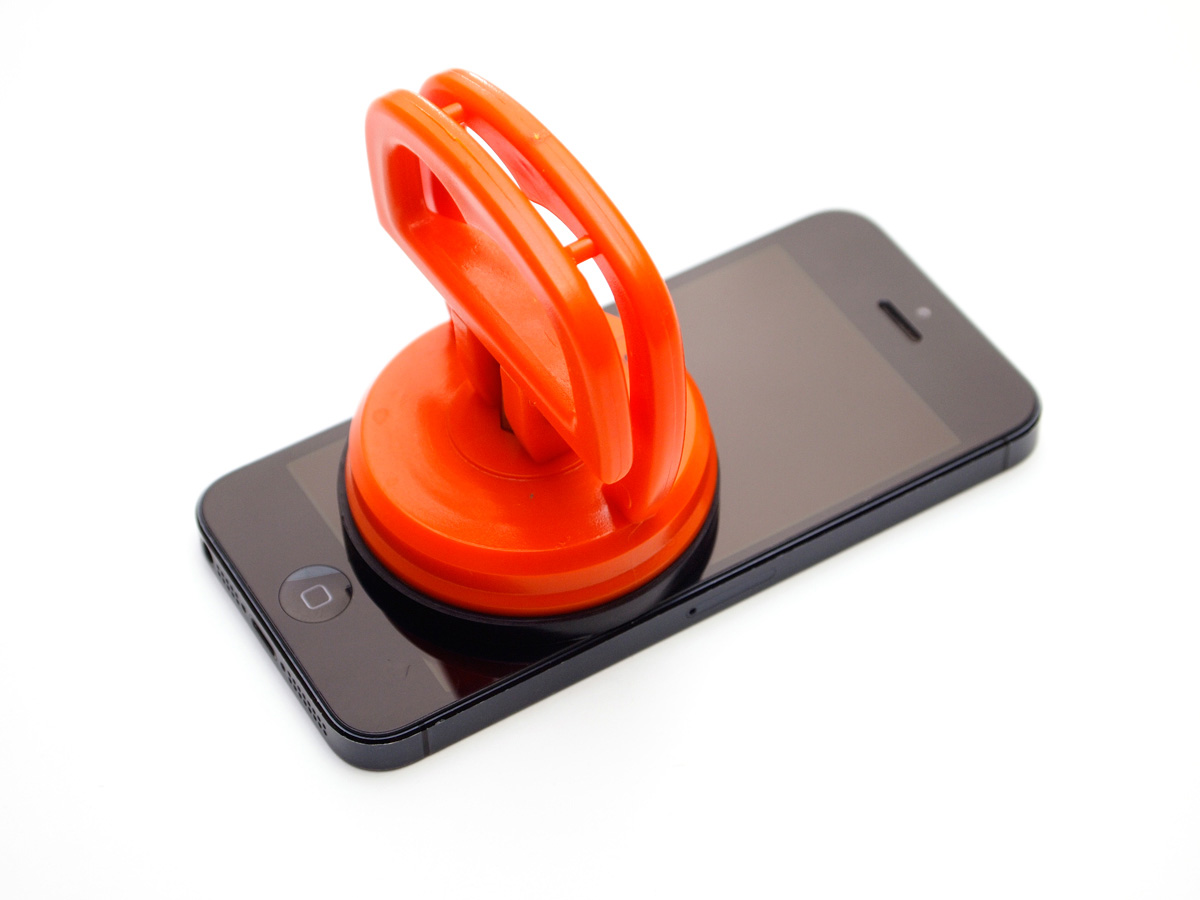

При помощи присоски приподнимаем нижнюю часть экрана.

Шаг 4 - Поднятие экрана

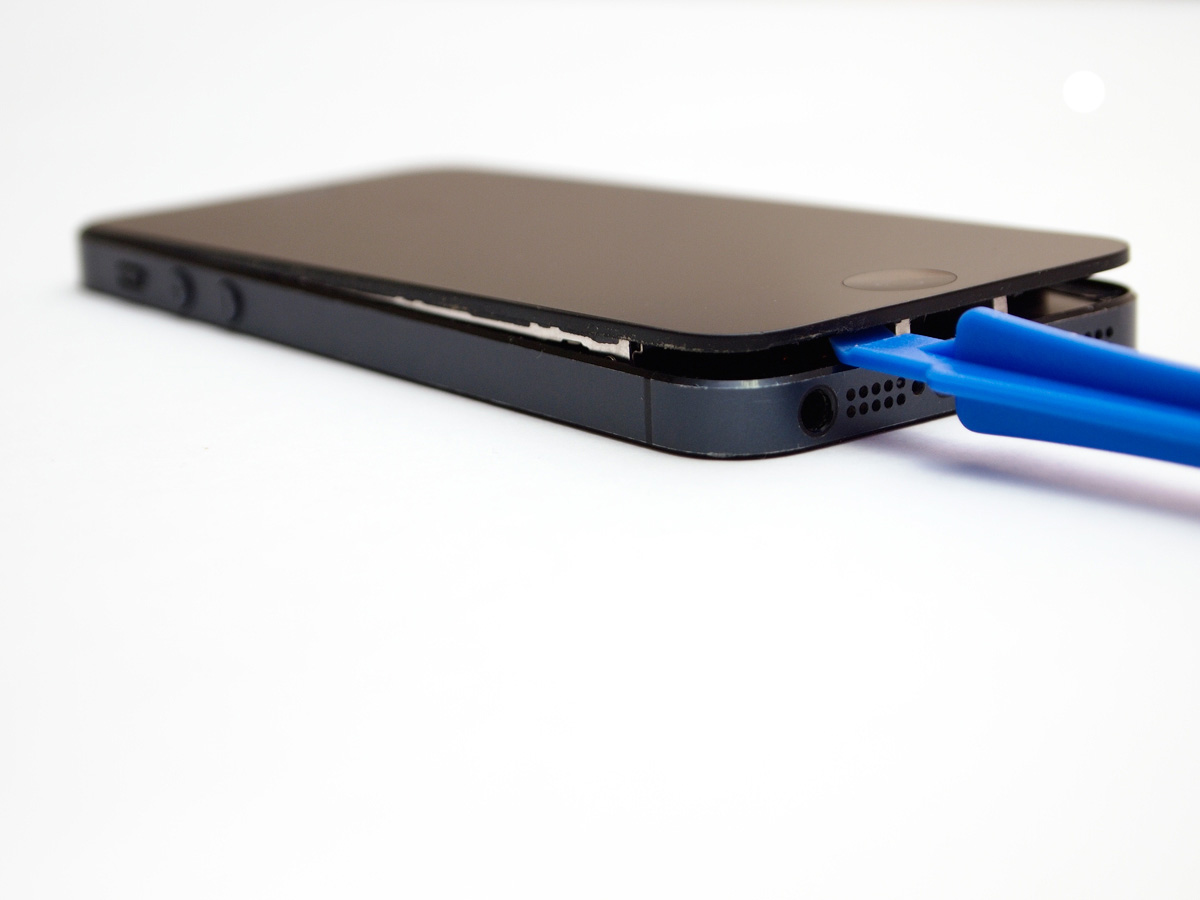

Диэлектрической лопаткой приподнимаем экран по всему контуру, кроме верхней части.

Шаг 5 - Поднятие экрана

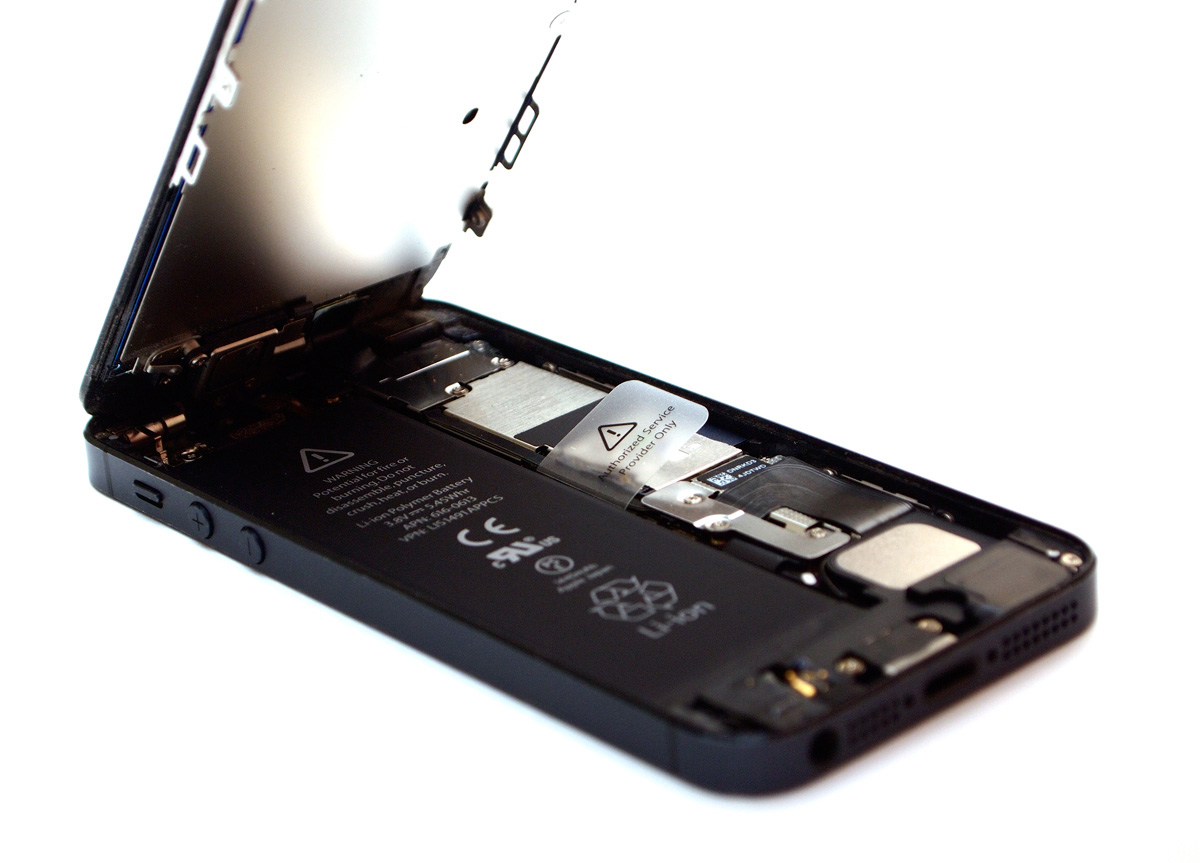

Полностью поднимаем экран, для доступа к внутренним элементам аппарата.

Не раскрывайте телефон на 180 градусов, от экрана идут три шлейфа, которые можно повредить.

Шаг 6 - Отключение модуля экрана

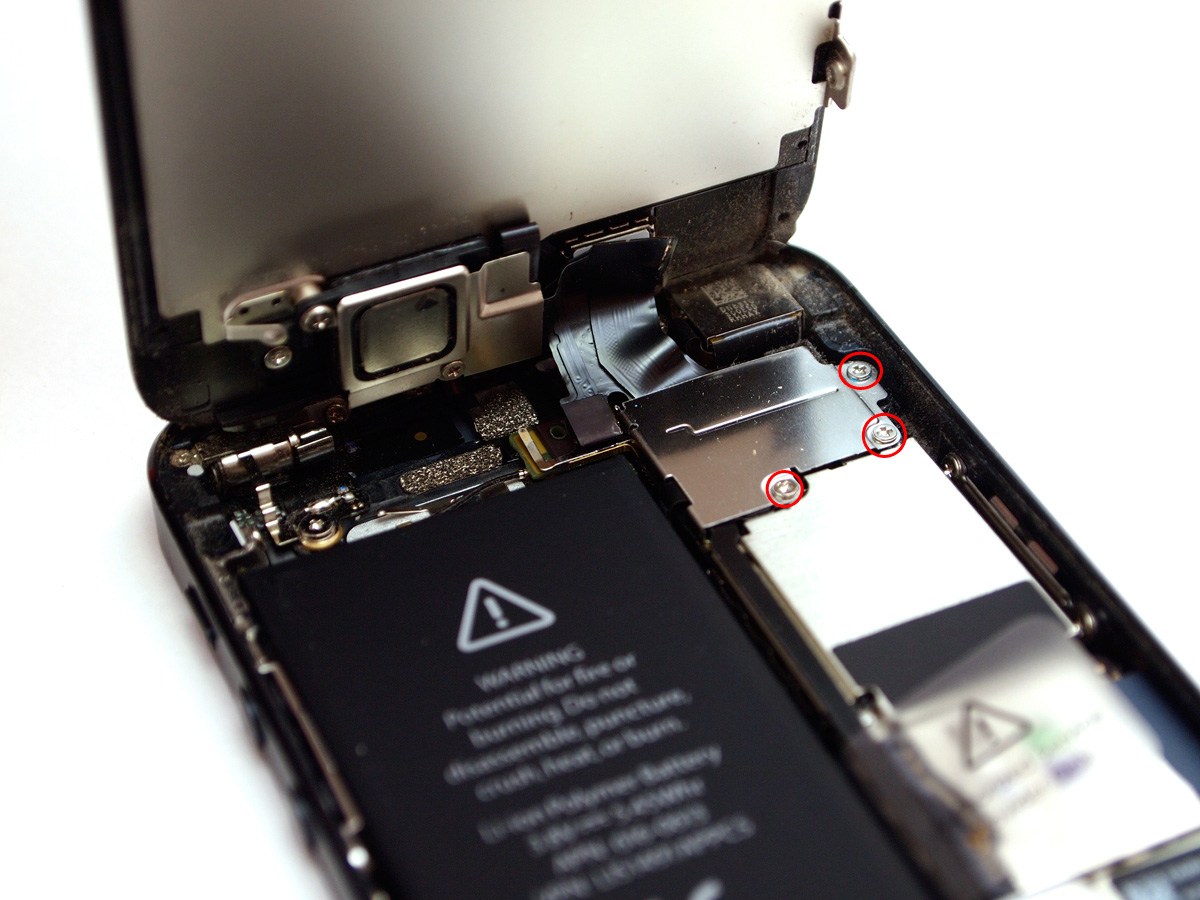

Откручиваем три винта крепления защитной пластины, закрывающей разъёмы подключения модуля экрана.

Шаг 7 - Снятие защитной пластины

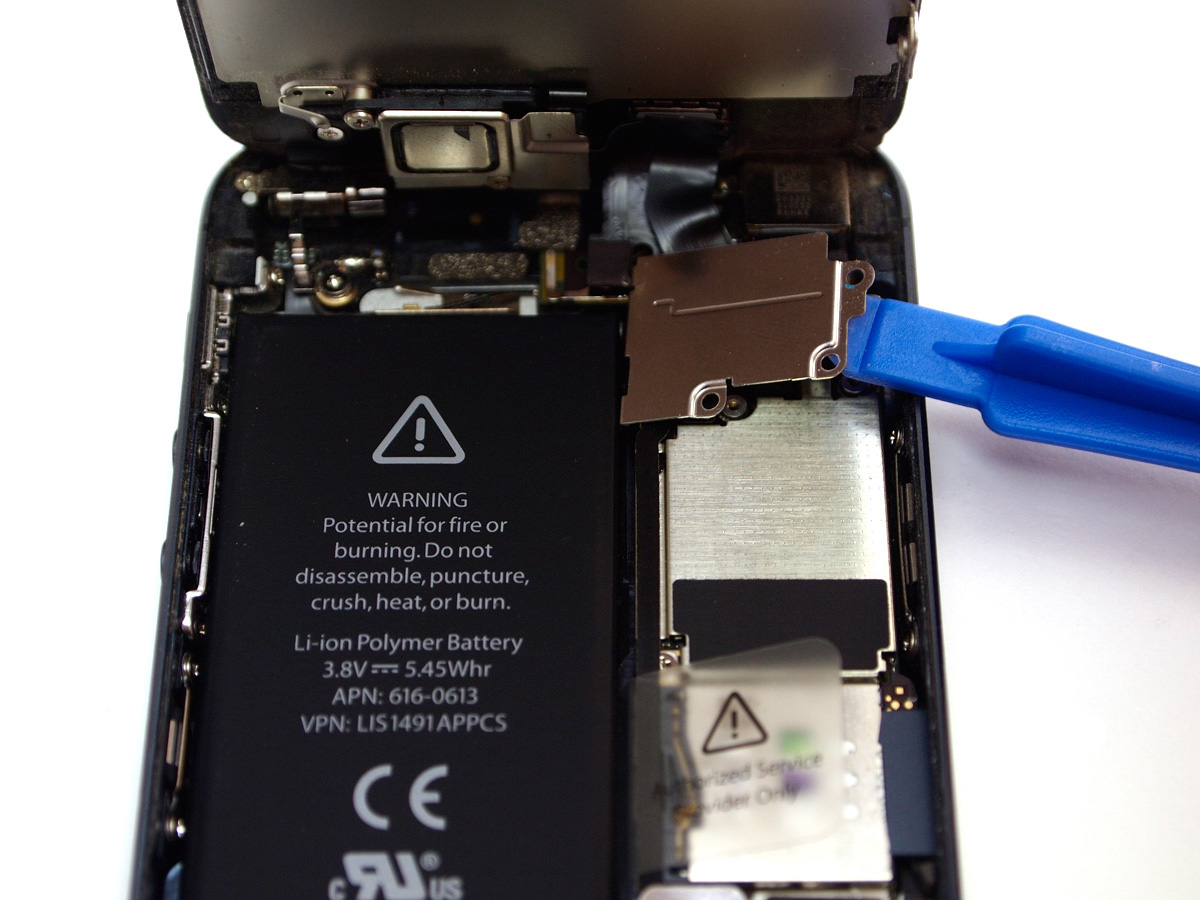

Диэлектрической лопаткой поддеваем защитную пластину и снимаем её.

Шаг 8 - Отключение разъёмов модуля экрана

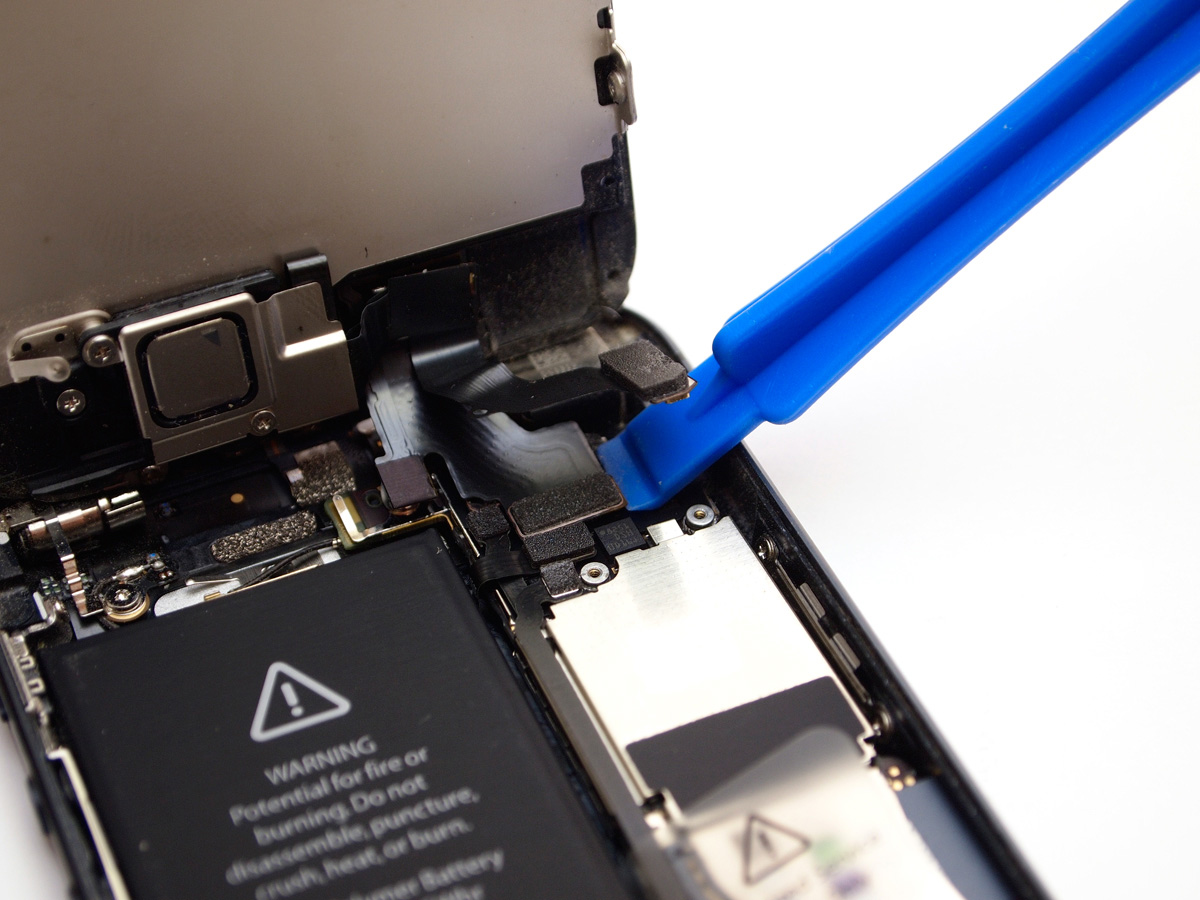

Диэлектрической лопаткой поддеваем каждый из трех разъёмов шлейфов от модуля экрана и отделяем экран от аппарата.

Шаг 9 - Установка нового модуля экрана

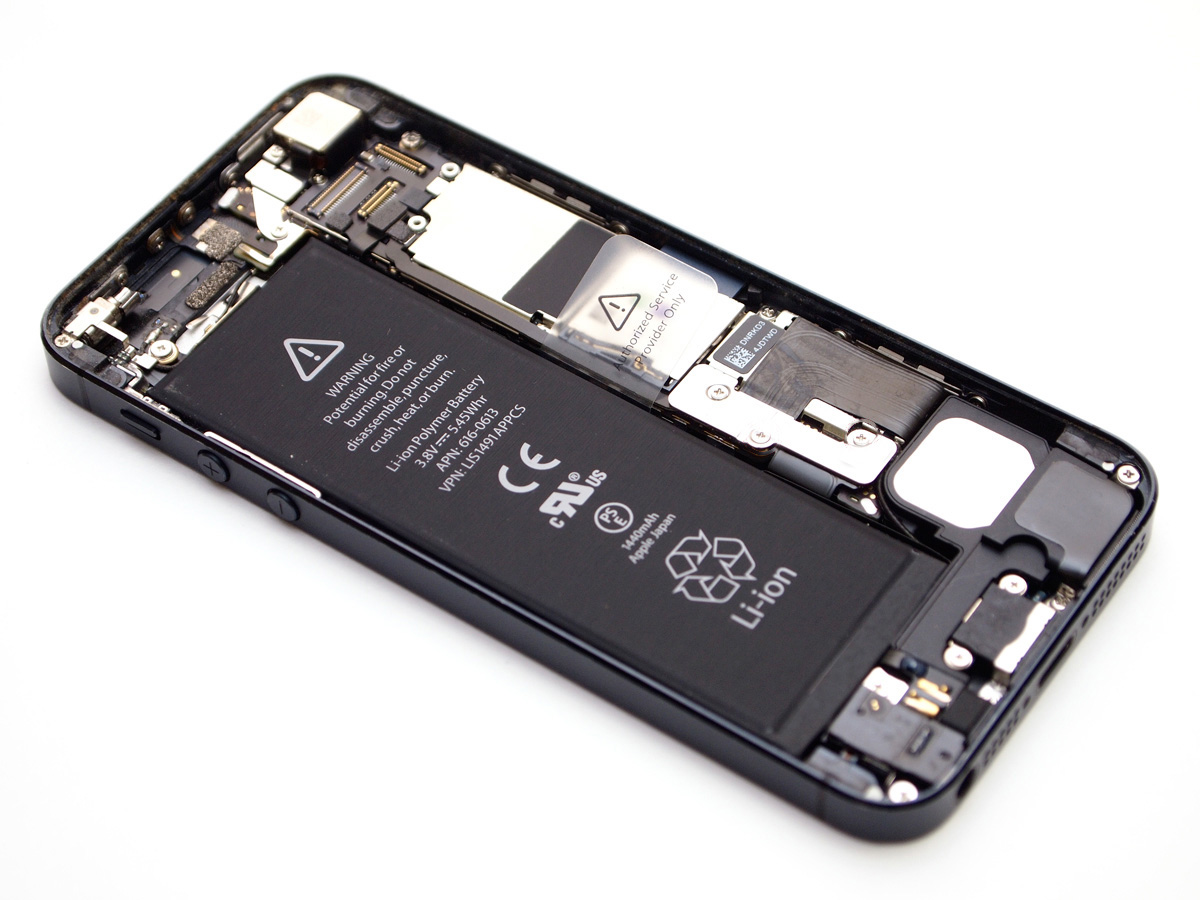

Аппарат готов к установке нового модуля экрана.

Сборку телефона производим в обратном порядке.
