iPhone 5С
Model No: A1532, А1456, A1507, A1526, A1529
Данная модель поступила на прилавки в сентябре 2013 года. Восстановление этого устройства подобно предыдущим моделям требует отверток и специального инструмента. Доступен в объемах 8, 16, или 32 Гбайт Белый / Синий/ Красный/ Зеленый/ Желтый.
Пошаговая инструкция
1
ОткручиваемШаг 1 - Снятие задней крышки
•Винт Pentalobe 3.8 мм - 2 шт.
Данные винты скрепляют экранный модуль и корпус.
2

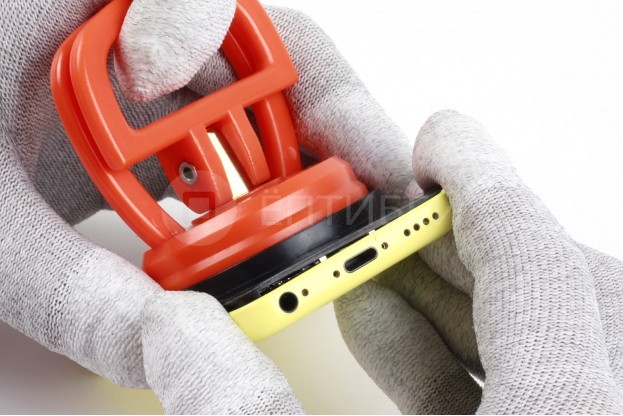

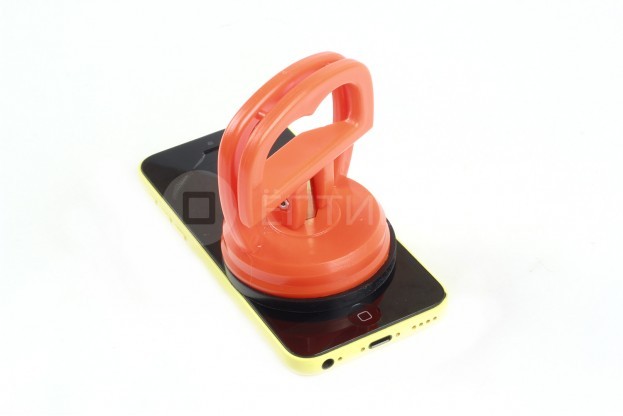

Прикладываем присоску к нижней части iPhone. Присоска должна находится над кнопкой Home и не выходить за края экрана.
Слегка придавив присоску к iPhone, поднимаем вторую ручку. Легкими движениями влево-вправо приподнимаем модуль экрана на 2-3мм.
Шаг 2 - Поднятие экрана
3

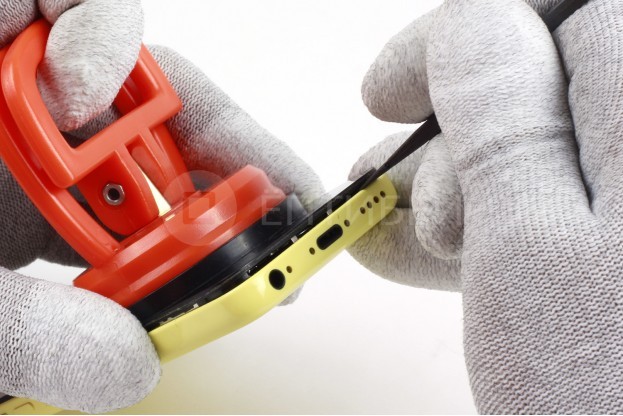

Начиная с одной стороны, аккуратно, с помощью присоски и спуджера, приподнимаем экран, спуджером помогаем на боковых защелках экрана.
Шаг 3 - Поднятие экрана
4
Полностью поднимаем экран, для доступа ко внутренним элементам аппарата.
Обратите внимание что приподнимать верхнюю часть не нужно - там находятся шлейфы экрана и фронтальной камеры, которые можно повредить!
Шаг 4 - Поднятие экрана
5
Не раскрывайте телефон на 180 градусов, от экрана идут три шлейфа, которые можно повредить.
Поднятие экрана безопасно до чуть более 90 градусов, в качестве упора можно использовать присоску, для более удобного последующего разбора.
Шаг 5 - Поднятие экрана
6
Снятие крышки FPC коннектора
Для снятия крышки FPC коннектора откручиваем следующие винты:
•Винт Phillips 1,3 мм - 2 шт.Шаг 6 - Снятие крышки FPC коннектора
•Винт Phillips 1,7 мм - 1 шт.
•Винт Phillips 3,25 мм - 1 шт.
7
Отделяем крышку FPC коннектора от материнской платы.
Шаг 7 - Снятие крышки FPC коннектора
8

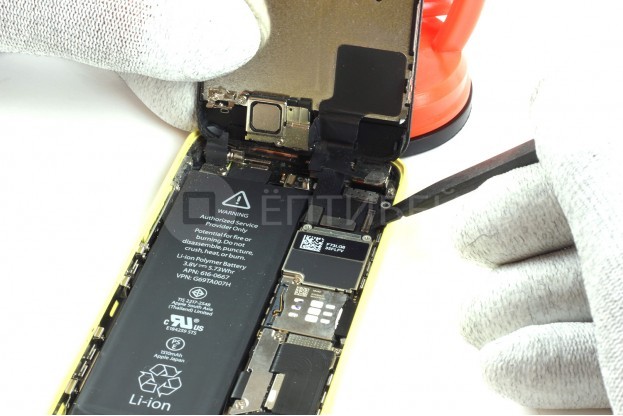

Поочередно отсоединяем три шлейфа :Шаг 8 - Отсоединение шлейфов
•Шлейф фронтальной камеры с датчиком приближения
•Шлейф LCD экрана
•Шлейф тач-скрина
9

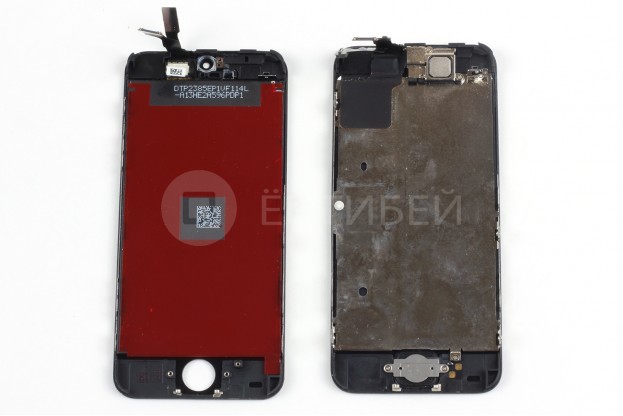

Снимаем модуль экрана с iPhone.
Шаг 9 - Снятие модуля экрана
10

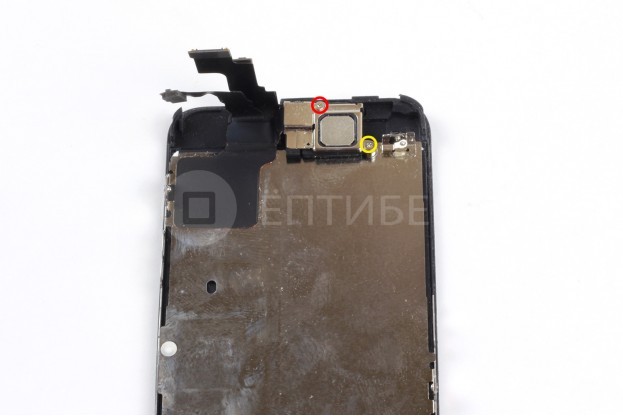

Откручиваем два винта, для снятия пластины крепления верхнего слухового динамика:Шаг 10 - Снятие пластины верхнего слухового динамика
• Винт 4.1 мм Phillips - 1 шт.
• Винт 2.2 мм Phillips - 1 шт.
11

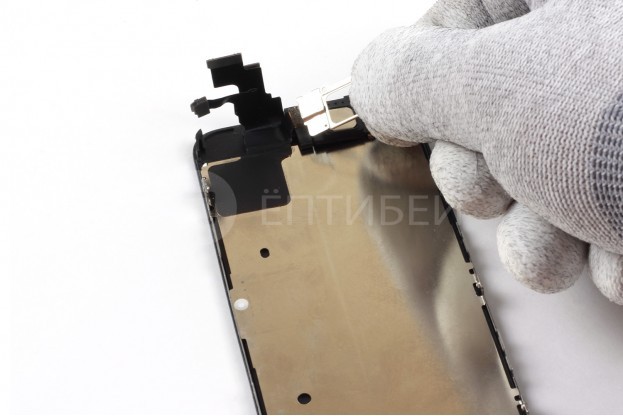

Cнимаем и откладываем пластину крепления верхнего слухового динамика.
Шаг 11 - Снятие пластины верхнего слухового динамика
12

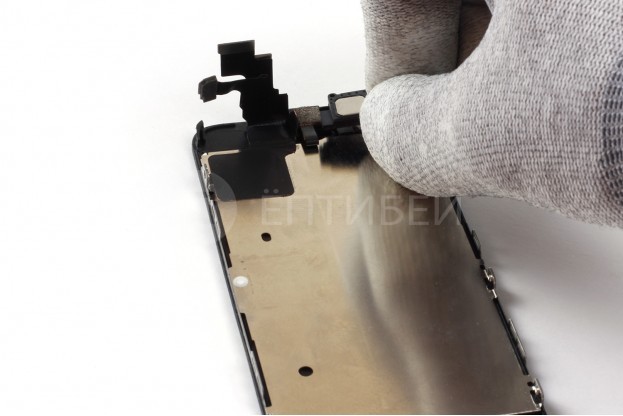

Извлекаем динамик из iPhone.Шаг 12 - Динамик
Обращаем Ваше внимание, что динамик не имеет каких либо коннекторов, и работает от простого прижатия к контактам с помощью пластины.
13

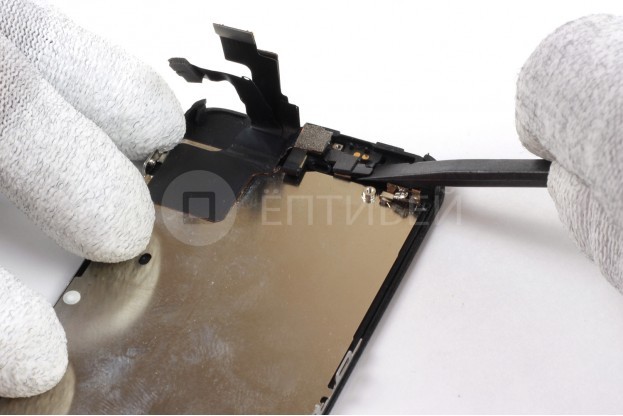

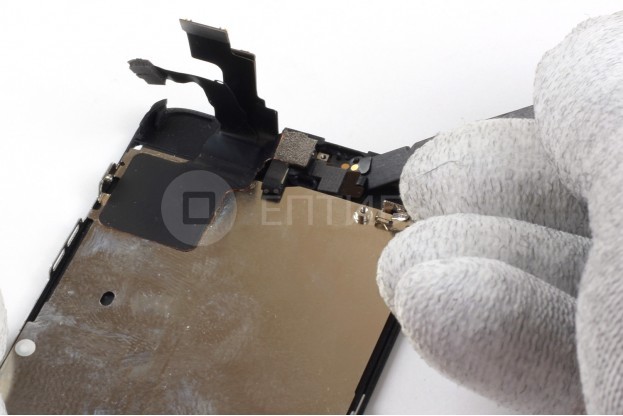

С помощью спуджера аккуратно отсоединяем шлейф фронтальной камеры и датчика приближения. Шаг 13 - Шлейф фронтальной камеры
14

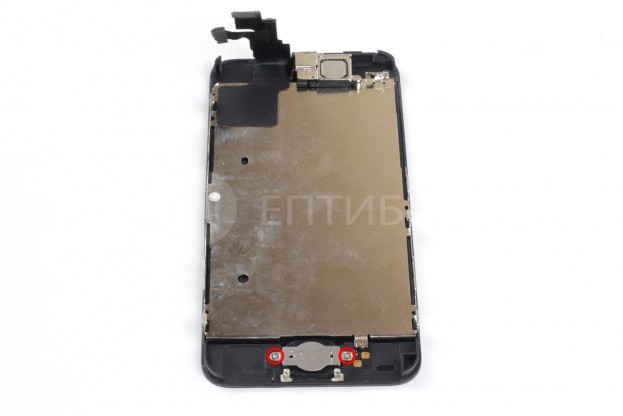

Откручиваем два следующих винта для снятия держателя кнопки Home:Шаг 14 - Держатель кнопки Home
•Винт 1,3 мм Phillips - 2 шт.
15

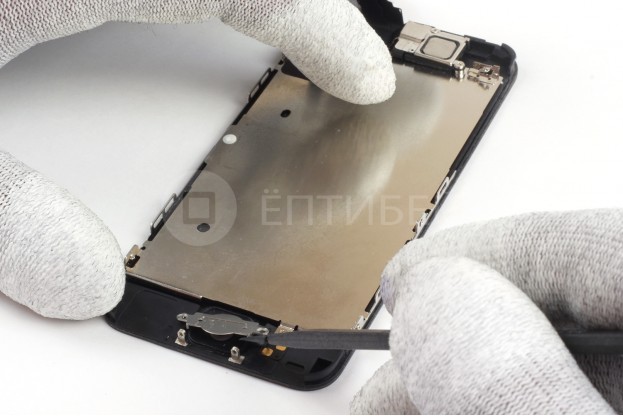

Поддеваем спуджером держатель кнопки Home. Шаг 15 - Держатель кнопки Home
16
Аккуратно поддеваем шлейф кнопки Home, начиная с контактов, и медленно, двигаясь от края - отклеиваем шлейф.Шаг 16 - Кнопка Home
Внимание! Если отклеивать с другой стороны, то есть вероятность сломать контакты.
17
Используя spudger поддеваем с края кнопку Home, осторожно отклеиваем ее по периметру и извлекаем кнопку. Шаг 17 - Кнопка Home
18

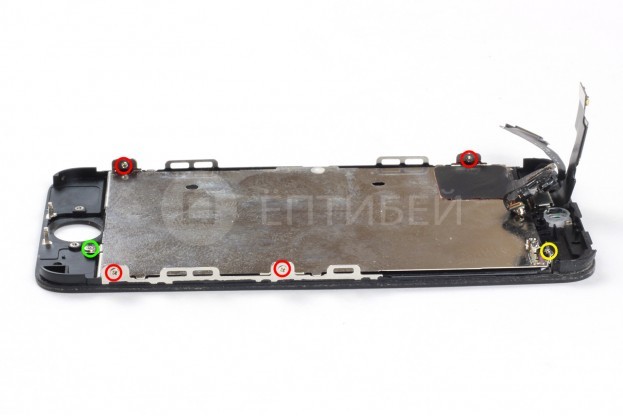

Выкручиваем винты крепления панели жесткости:Шаг 18 - LCD панель
•Винт Phillips 1,2 мм - 4 шт.
•Винт Phillips 1,6 мм - 1 шт.
•Винт Phillips 1,6 мм - 1 шт. Теперь можно отделить панель жесткости от экрана. Сборка осуществляется в обратном порядке.
