Замена аккумулятора / батареи в iPhone 5

iPhone 5 Black / White

Model No: A1428

Шестая линейка iPhone Apple, который поступил на прилавки магазинов 12 сентября 2012. Восстановление этого устройства подобно предыдущим моделям требует отверток и специального инструмента. Доступен в объемах 16, 32, или 64 Гбайт / Черный или Белый.

Пошаговые инструкции Запчасти Инструмент

Пошаговая инструкция
1 - Шаг 1 - Торцевые винты
1

Шаг 1 - Торцевые винты

С помощью отвертки Pentalobe 0.8* откручиваем два торцевых винта, скрепляющих экранный модуль и корпус.
2 - Шаг 2 - Поднятие экрана
2

Шаг 2 - Поднятие экрана

Аккуратно прикладываем присоску в разложенном состоянии к нижней части iPhone. Она должна находится прямо перед кнопкой Home, но не выходить за края экрана.

Слегка придавив присоску к iPhone, поднимаем вторую ручку. Легкими движениями влево-вправо приподнимаем модуль экрана на 2-3мм.
3 - Шаг 3 - Поднятие экрана
3

Шаг 3 - Поднятие экрана

Начиная с одной стороны, аккуратно, с помощью спуджера, приподнимаем экран.
4 - Шаг 4 - Поднятие экрана
4

Шаг 4 - Поднятие экрана

Полностью поднимаем экран, для доступа к внутренним элементам аппарата.

Обратите внимание что приподнимать верхнюю часть не нужно - там находятся шлейфы экрана и фронтальной камеры, которые можно повредить!
5 - Шаг 5 - Поднятие экрана
5

Шаг 5 - Поднятие экрана

Не раскрывайте телефон на 180 градусов, от экрана идут три шлейфа, которые можно повредить.
Поднятие экрана безопасно до чуть более 90 градусов, в качестве упора можно использовать присоску, для более удобного последующего разбора.
6 - Шаг 6 - Снятие крышки FPC коннектора
6

Шаг 6 - Снятие крышки FPC коннектора

Для снятия крышки FPC коннектора откручиваем следующие винты:

Винт 1.2мм Phillips - 2 шт.
Винт 1.6мм Phillips - 1 шт.
7 - Шаг 7 - Снятие защитной пластины
7

Шаг 7 - Снятие защитной пластины

Аккуратно снимаем крышку FPC коннектора.
8 - Шаг 8 - Отсоединение шлейфов
8 - Шаг 8 - Отсоединение шлейфов 8 - Шаг 8 - Отсоединение шлейфов 8 - Шаг 8 - Отсоединение шлейфов
8

Шаг 8 - Отсоединение шлейфов

Поочередно отсоединяем три шлейфа :

•Шлейф фронтальной камеры с датчиком приближения
•Шлейф LCD экрана
•Шлейф тач-скрина
9 - Шаг 9 - Снятие модуля экрана
9

Шаг 9 - Снятие модуля экрана

Аккуратно снимаем модуль экрана с айфона.
10 - Шаг 10 - Держатель шлейфа аккумулятора
10 - Шаг 10 - Держатель шлейфа аккумулятора 10 - Шаг 10 - Держатель шлейфа аккумулятора
10

Шаг 10 - Держатель шлейфа аккумулятора

Выкручиваем

Винт 1.8мм Phillips - 1 шт.
Винт 1.6мм Phillips - 1 шт.

Данные винты крепят держатель шлейфа аккумулятора к корпусу iPhone. Извлекаем держатель шлейфа аккумулятора.
11 - Шаг 11 - Шлейф аккумулятора
11 - Шаг 11 - Шлейф аккумулятора 11 - Шаг 11 - Шлейф аккумулятора
11

Шаг 11 - Шлейф аккумулятора

С помощью спуджера отсоединяем шлейф аккумулятора от его сокета.

Будьте внимательны, когда отсоединяете шлейф. Необходимо поддевать не сам коннектор, а именно шлейф. Это означает, что работать спуджером необходимо не на самой материнской плате, а выше, чтобы аккуратно поддеть, извлечь шлейф, и не оторвать коннектор аккумулятора.
12 - Шаг 12 - Аккумулятор
12 - Шаг 12 - Аккумулятор 12 - Шаг 12 - Аккумулятор 12 - Шаг 12 - Аккумулятор 12 - Шаг 12 - Аккумулятор
12

Шаг 12 - Аккумулятор

Поддеваем с каждой стороны спуджером аккумулятор, чтобы отделить его от корпуса.

Аккумулятор может быть очень крепко приклеен к корпусу. Не торопимся, и постепенно отделяем аккумулятор от корпуса.
13 - Шаг 13 - Замена батареи
13

Шаг 13 - Замена батареи

Извлекаем старую батарею, и заменяем ее на новую.

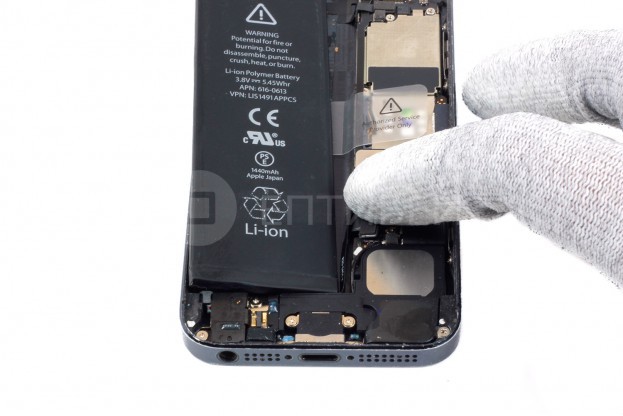

14 - Шаг 14 - Шлейф аккумулятора
14 - Шаг 14 - Шлейф аккумулятора 14 - Шаг 14 - Шлейф аккумулятора
14

Шаг 14 - Шлейф аккумулятора

Сначала подключаем шлейф аккумулятора, а затем вставляем аккумулятор.

Если аккумулятор не встает на свое место - возможны две причины, которые этому препятствуют:

1)Мешает оболочка батареи
2)Мешает шлейф аккумулятора.

Первая проблема решается путем утрамбовывания спуджером оболочки. Она придавливается, и аккумулятор встает на место.
Вторая проблема решается путем сложения шлейфа аккумулятора в "гармошку". Подгибается так, чтобы сам шлейф вкладывался между аккумулятором и системной платой, и коннектор свободно подключался бы в необходимый порт.

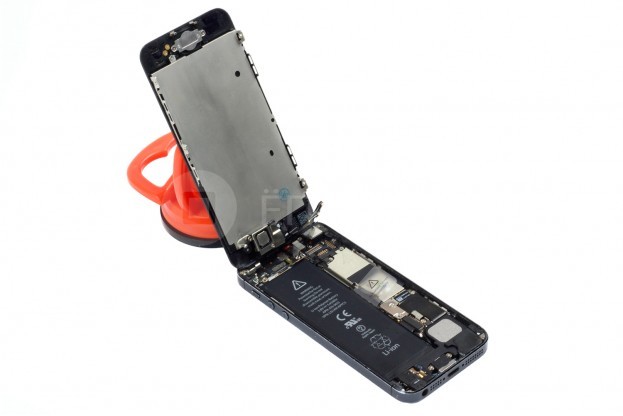

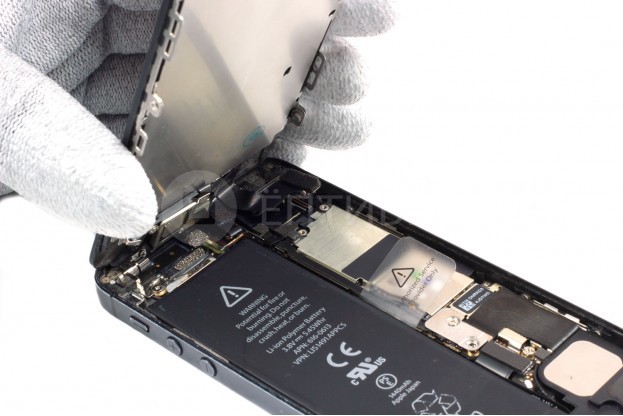

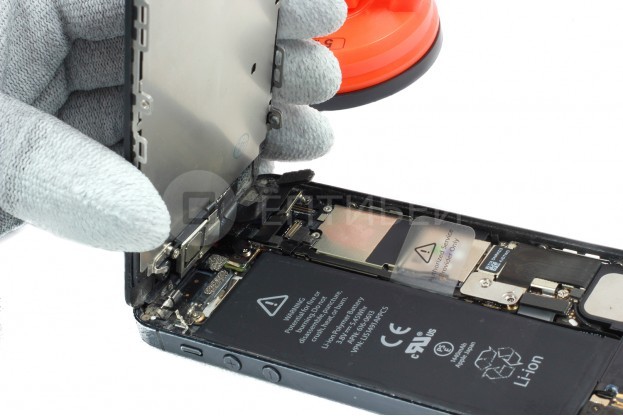

15 - Шаг 15 - Подключение шлейфов
15 - Шаг 15 - Подключение шлейфов 15 - Шаг 15 - Подключение шлейфов 15 - Шаг 15 - Подключение шлейфов 15 - Шаг 15 - Подключение шлейфов
15

Шаг 15 - Подключение шлейфов

Подключаем три шлейфа:

•Шлейф фронтальной камеры с датчиком приближения
•Шлейф LCD экрана
•Шлейф тач-скрина

Для того, чтобы подключить первый шлейф, для удобства можно воспользоваться присоской.

После подключения первого шлейфа рекомендуется придерживать модуль экрана рукой. Подключаем оставшиеся два шлейфа.
16 - Шаг 16 - Крышка FPC коннектора
16 - Шаг 16 - Крышка FPC коннектора 16 - Шаг 16 - Крышка FPC коннектора
16

Шаг 16 - Крышка FPC коннектора

Устанавливаем на прежнее место крышку FPC коннектора, и закручиваем ее соответственно 7 шагу.
17 - Шаг 17 - Держатель шлейфа аккумулятора
17

Шаг 17 - Держатель шлейфа аккумулятора

Вкручиваем на старое место держатель шлейфа аккумулятора, и плавно защелкиваем дисплей.

Есть вероятность, что когда вы вновь включите iPhone - в верхней части экрана будут разводы. Они появились по причине того, что крышка FPC коннектора не была уложена верно, так как возможно ей препятствуют не аккуратно уложенные шлейфы под ней. В таком случае необходимо разобрать iPhone до крышки FPC коннектора, и поправить шлейфы.
